Paso 2: Cortar el módulo de grabación

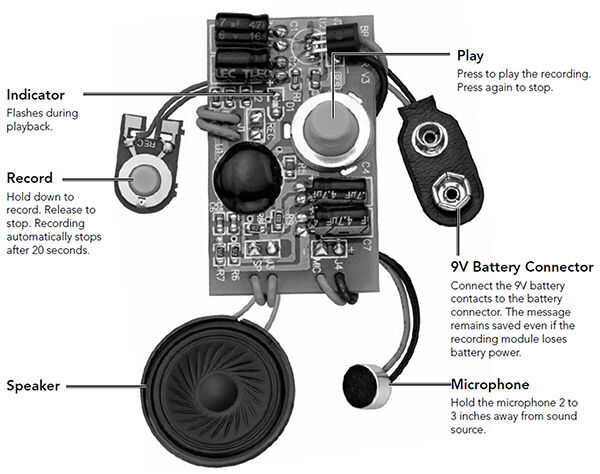

Primeras cosas primero, Desempaque su módulo de la grabación, puede conectarlo a la batería de 9V y asegúrese de que está funcionando hacia fuera de la caja. Si tienes que mantenga presionado el botón de registro a registro y simplemente pulsar una vez el botón de reproducción para escuchar la última grabación. Este módulo particular registra un máximo de 20 segundos y sólo reproduce lo grabado.
Utilice el multímetro para asegurarse de que es corriente 5V para que sea compatible con el Arduino Uno. Usted puede probar tocar las dos puntas de prueba a los cables que vienen y vamos al botón del micrófono.
Ahora viene la diversión parte: desarmarla! Las cubiertas de goma botón se quitan fácilmente con las uñas y revelan el funcionamiento del circuito. Al pulsar cada uno de los botones, energía fluye a través y activa los altavoces o el micrófono. Ya que estamos despegando de los botones de goma que contienen la conexión para los circuitos, nos va a crear estas conexiones de otra manera.

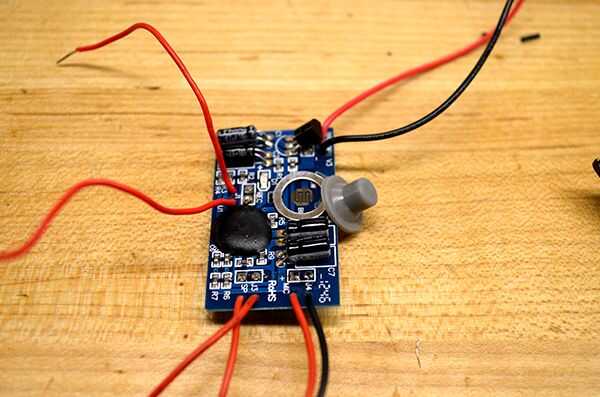

En primer lugar, cortar el el botón del micrófono. Si tira hacia atrás los extremos de los cables que salen de la tarjeta y les toquen, este debe activar la reproducción. (Si no funciona, trate de soldar cables nuevos en el tablero real aquí para asegurarse de que usted tiene una conexión muy fuerte).
Lo que descubrí experimentando es que tocar los cables es crear realmente un corto circuito y activa el micrófono. Puesto que vamos a regular el gatillo de grabación mediante el sensor de presión a través de Arduino, realmente sólo es necesario uno de estos cables. (En mi tablero que era la izquierda — más cerca de la entrada de la batería, pero se recomienda mantener tanto accesible en caso de que varía al tablero.)

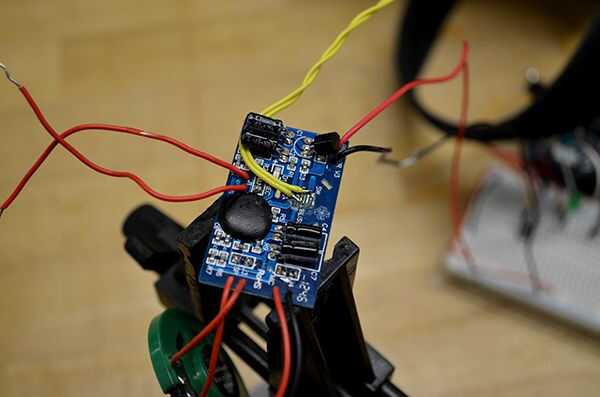

El altavoz es un poco más complicado. Cuando se quite el botón verás que el circuito no tiene cables, pero la cinta de cobre que se obtiene en puente. Que la cinta es bastante delicada. Sólo necesita una parte de esto también, y para mí otra vez era el más cercano a la batería de entrada. Cuidadosamente un alambre a ese lado de la cinta, asegurándose de no crear un puente con la soldadura de la soldadura. Esta es probablemente la soldadura más difíciles que he hecho, pero sólo tienes que hacerlo una vez! Una vez más, para estar seguro, puede soldar los cables en cada lado así que usted puede comprobar que el altavoz trabaja al tocar los dos extremos del alambre. Pongo algunos epoxy de 5 minutos sobre esta conexión para que no se estresan demasiado
Finalmente, cortó su aditamento para la batería, pero deje suficiente cable en cada cable de enchufe directamente en el protoboard. Te poder que directamente a través de Arduino. Esos cables son multi-thread, así que soldado en un bit adicional de alambre a cada uno.
Ahora hiciste el módulo de grabación de su propia, y puede provocar que usted elige! Proceder al siguiente paso para ver lo que elegí hacer.
