Mejorar una plantilla de taladro precisión lo contrario baja carpintería (1 / 4 paso)

Paso 1: Esto es donde nos dirigimos

La demostración de los cuadros que vamos describiendo gráficamente.

Pero en primer lugar, debo cubrir cómo se utiliza esta plantilla y el procedimiento utilizado para localizar la plantilla y hacer el agujero. Esto le ayudará a entender el proceso y las imprecisiones que intentará corregir.

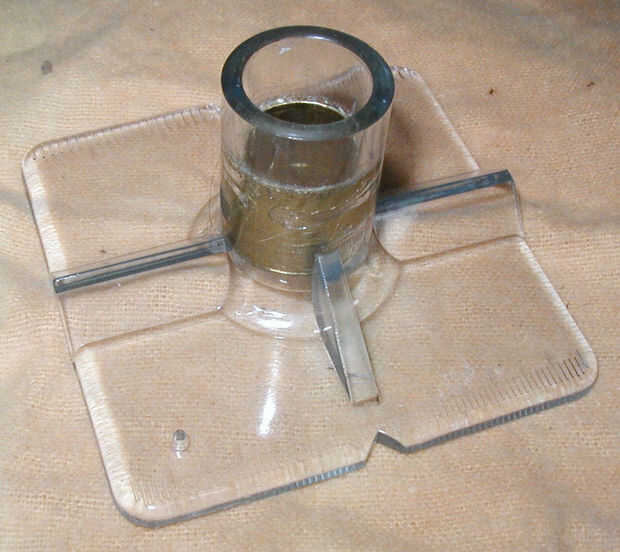

Esta plantilla consiste en una vivienda y taladro pasamuros, hay 6 bujes: 3/16", 1/4", 5/16", 3/8", 7/16" y 1/2". El primer paso consiste en la barra de ubicación de 3/16 y el buje de 3/16. En primer lugar, el 3/16" localizar la varilla se inserta en el buje desde la parte inferior, embotado final primero. Un nudo en la barra impide insertar la varilla desde el lado superior. El buje de la barra se inserta en la carcasa. Empuje la varilla para que se mantenga lo suficiente como para un agarre seguro. Ahora, coloque la punta de la varilla en la localización del agujero y luego deslice la plantilla de taladro y el buje hacia abajo de la barra, la vivienda de descanso en la superficie a la superficie. A continuación, se quita la barra de guía y se inserta este buje o uno de los otros. Vale la pena Insertar aquí una nota. El nudo que he mencionado anteriormente impide quitar la varilla sin quitar el buje. Si uno es taladrar un agujero de 3/16", esto sólo incrementa la posibilidad de mover la caja, porque la varilla debe ser retirada del buje con una hand.so que buje puede ser regresó a la vivienda. Por lo tanto, encontré el nudo complicado, los contras mucho que compensan los pros... Quité cuidadosamente el nudo con un pequeño archivo.

Ahora para el desalineamiento de agujero, estamos tratando de reducir a través de este Instructable, el desalineamiento posible primera se produce cuando localizar la plantilla de taladro sobre el objetivo. La rotación del buje en la carcasa permite el movimiento de la caja en relación con el objetivo. Entonces, cuando a partir de la operación de perforación, la rotación del buje en la carcasa permite otro movimiento de la blanco. Si se crea un agujero a través, entonces la ubicación del agujero en el lado opuesto de la pieza de trabajo no está bien alineada más a causa del agujero no perpendicular. Dos otras fuentes de error. es la oscilación de la barra de localización en el buje y el Taladro broca wobble en el buje. No he mencionado aún más agujero localizar errores. El error creado por estas fuentes podría reducirse por el buje de la galjanoplastia ID Esto está fuera del alcance de este Instructable, debido principalmente a mi no intentar este "fix".
