Paso 1: Hacer las cosas juntos para hacer un cable mejor

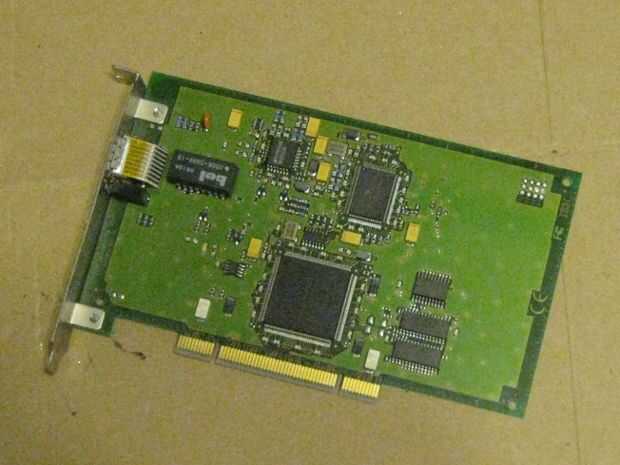

Lo que necesitamos es un transformador de pulso, un transformador está diseñado para transmitir señales digitales, y que es capaz de por lo menos 20MHz para apoyar nuestra señal de audio de 192kHz S/PDIF PCM. Con el pensamiento un poco fuera de la caja, nos damos cuenta de que cada tarjeta de Ethernet de la computadora tiene una tal transformador para aislar galvánicamente el circuito de interfaz de red desde el medio de transmisión, el cable Ethernet. Todo lo que necesitamos hacer es encontrar un viejo 10/100 Ethernet Tarjeta de red y robar un transformador de pulso, que tenía un viejo AMD PCnet 10/100 tarjeta de mentira alrededor de la cual había un transformador de pulso marca en él. Más común en las tarjetas Ethernet son transformadores de pulso o de la marca Bel. Cualquier transformador adecuado para FastEthernet debe ser adecuado para nuestras necesidades de S/PDIF.

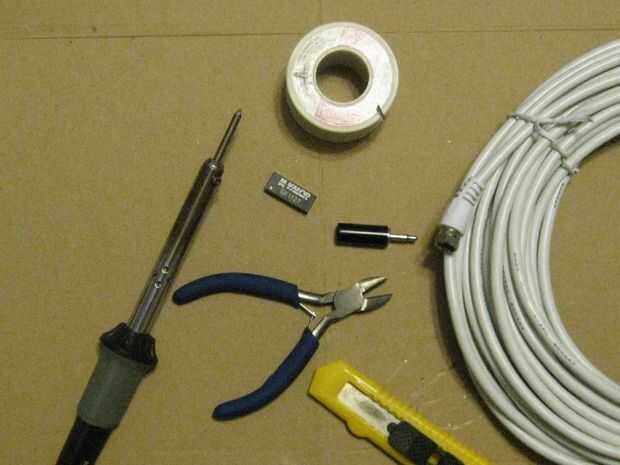

Salvar a este transformador de tu antigua tarjeta de Ethernet, agarrar un soldador, algunas de la soldadura, un cuchillo y un corte lateral, y debe tener todo lo que necesita para obtener en su camino a la felicidad de audio digital. También ayudará a buscar en Internet para encontrar una hoja de datos con un esquema de los componentes internos de su transformador de pulso particular para que sepas qué pines conectar dos conductores de su cable. En mi caso, descubrí que necesitaba para conectar el lado de la tarjeta de sonido del transformador a los pines 15 y 16 y el lado del receptor del transformador a los pines 10 y 11. Ya que estamos tratando con un transformador de aislamiento, no importa mucho que los pernos conectamos el escudo o la base, aunque si es posible, debe intentar emparejar encima de escudo-escudo y base-base lleva el transformador. En mi caso, os adjunto el escudo a los pines 16 y 10 (los conductores de "top") y el núcleo a los pines 15 y 11 (los plomos "de abajo").
