Mejorado óptico tope (1 / 2 paso)

Paso 1: El diseño

Empecé con el esquema de la parada final de Gen 7 y fue de allí. Mi mayor problema con el esquema es que la señal de salida (probablemente) no dará una salida de 5v de alta, según mis matemáticas la salida que van desde 0 - 3.7v. Soy sot seguro que lo que un pin de entrada digital en un arduino se acepta como un alto pero quisiera algo la salida podría ir el completos 5 voltios.

Usé la misma foto interruptor TCST2103 y resistencia de limitación de corriente correspondiente así como el tirón para arriba del resistor para el transistor de la foto.

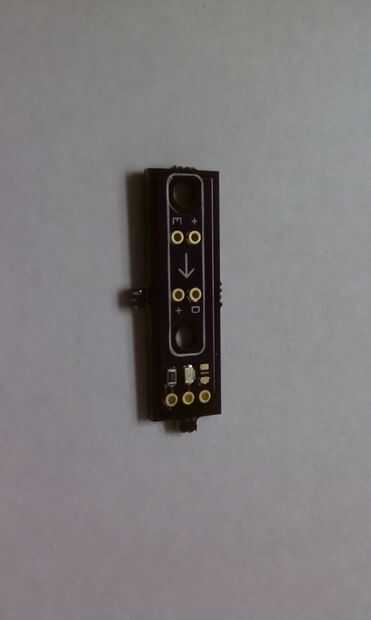

Necesita tener un led para propósitos de depuración pero no podía decidir sobre el cableado final, así que salí 3 aterrizajes diferentes componentes cerca del final de la Junta. La idea es que el constructor utilizar cualquier desembarco sienten necesarios: llevó todo el tiempo, llevó cuando el sensor está bloqueado y led encendido cuando el sensor no está bloqueado. Utilizar el 2 º con precaución ya que también tendrá una salida alta de 3,7 voltios.

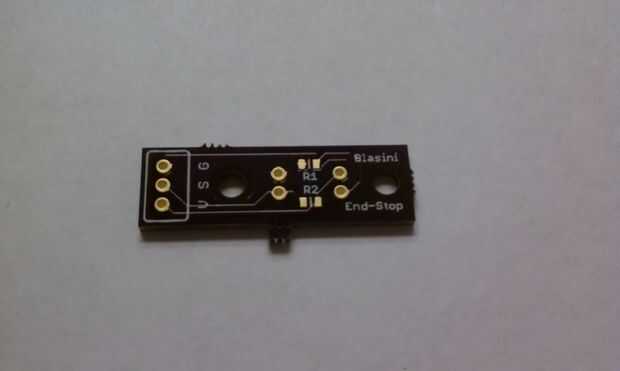

La junta fue cuidadosamente tamaño para ajustarse a un soporte de tope de Prusa con voladizo mínimo. El conector se coloca en el extremo de la tabla por lo que pueden enrutar los cables fuera del camino.

Piezas del tablero:
La Junta (3 ordenada de http://oshpark.com/ para alrededor $5)
TCST2103 Foto-interruptor
azul led (montaje en superficie 0805)
resistor de 180 ohmios (montaje en superficie 0805)
2.2 resistencia de ohmios k (montaje en superficie 0805)
resistencia de 2-1k ohm (montaje en superficie 0805)
Más un conjunto completo de un ~. 1" echada conector macho/hembra (no olvides pins) o soldar los cables directamente a la Junta. Este proyecto fue diseñado para utilizar un conector de 2,5 mm pitch JST.

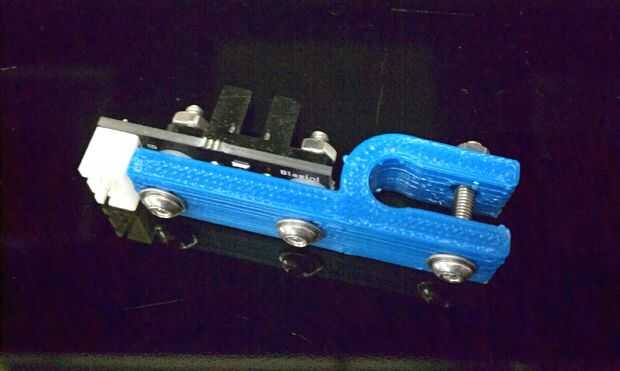

Piezas de montaje (suponiendo montaje Prusa):
Impreso soporte tope
2 - M3X18 tornillos o similares
3 - frutos secos M3
2 - no conductores separadores o arandelas de diámetro pequeño espacio la placa impresa del titular de la
Tornillo M3X25
