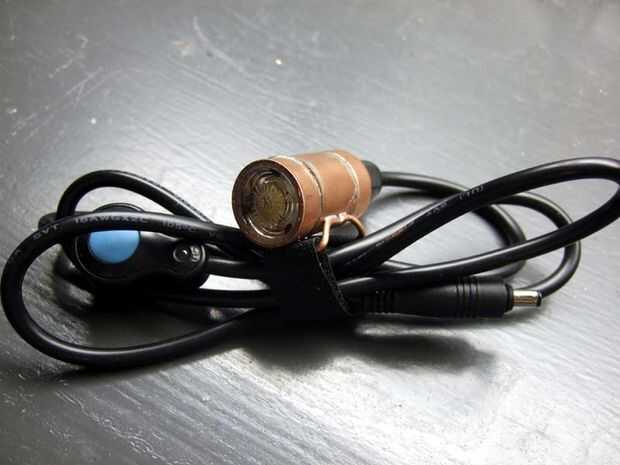

Mejorado de alta potencia LED bicicleta cabeza ligera con disipador de calor integrado (1 / 5 paso)

Paso 1: materiales

La lista de materiales para esta luz es más extensa que las encarnaciones anteriores, pero el resultado es un kit de mejora.

La vivienda:
1 x ~ 1,25" sección de tubería de cobre de 3/4" de largo
1 x ~ 1" sección de acoplamiento de tubería de cobre de 3/4" de largo
2 x 3/4" casquillo de la pipa
1 x ~ 4" sección de cable de cobre sólido 12GA
Equipo para soldar plata

Electrónica:
1 x Cable con conector de Trail Tech
1 x glándula de cable impermeable
1 x conductor actual constante de impulso de 3 modos
resistencia de 1 x 2 Ohm 1206 o 805 tamaño de montaje en superficie
1 x batería LiFePo 6.4V
Misc cable para conectar el controlador a LED
Equipos para soldadura electrónica

Motor de la luz:
1 x 3 estrellas rebelde Endor-para arriba o 1 x 3 estrellas Cree XPG Indus-para arriba
1 x lente de Endor 3
Térmica epoxy

Montaje:
1 x correa de cara de Velcro de 5/8 "x 6"
