Paso 3: El todo-en-uno de rotación conjunta seguro
Además de diseños decorativos, puede utilizar el principio de mantener la proyección a 45 grados para hacer un genial "imposibles" de rotación conjunta. Lo que la hace tan genial es que se imprime todo en una sola pieza. No está montado y no puede sacar sin destruir el cuadro. El empalme es auto alineación y vueltas suavemente, ya que todas las partes de contacto son los mismos. Obviamente no es imposible ya que lo hice pero mucha gente está desconcertada por cómo se hace.

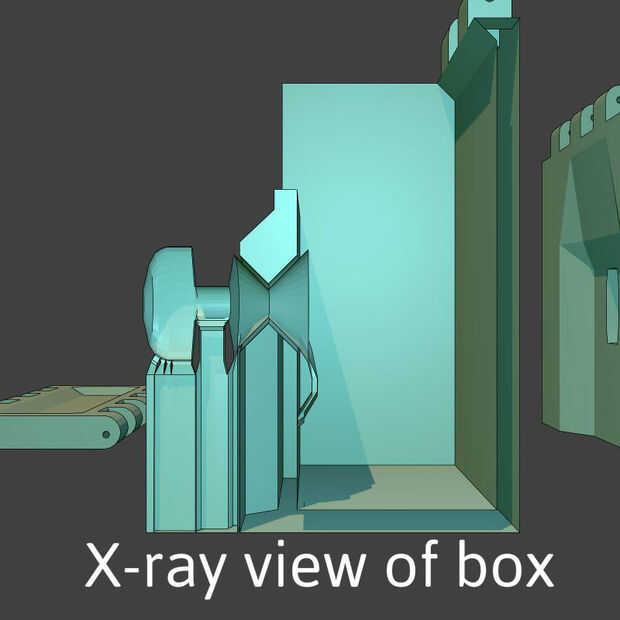

El diseño se basa en un eje central, que es de 2, conos de 90 grados apuntando el uno al otro que se cruzan en sus puntas para formar una forma de reloj de arena. El eje se encuentra entonces en un agujero que tiene la misma forma, pero con separación 500um en cada lado. La forma biselada del agujero a través de la pared es similar a la manera de la parte de perforación a través de las paredes de cada lado. Para mantener el eje fuerte, disminuye a un diámetro mínimo de 5mm. Puesto que el eje es más amplia en cada dirección no puede empujar o tirar de ella. Porque el eje y las paredes del agujero que se encuentra, son todos de ángulos de 90 grados son muy fuertes y en esta orientación todas las pistas están a 45 grados de la vertical. En este modelo el pestillo es horizontal pero una orientación vertical funciona bien también.

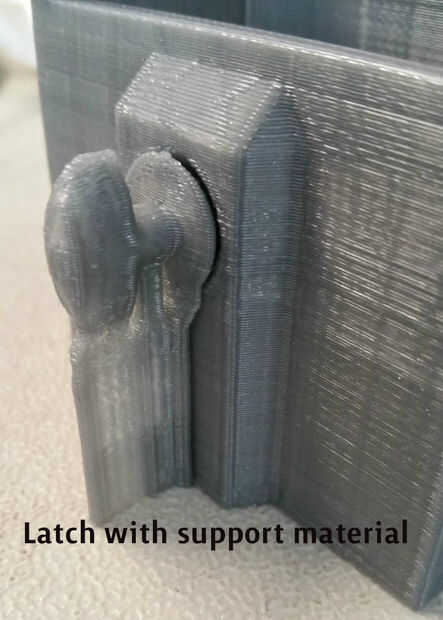

Asegúrese de preguntar sobre la proyección en la parte superior del agujero. Por suerte, cortadoras realizar la gcode en la periferia de cada capa como un paso continuo de impresión. Esto significa que conforme las capas van acercando más y más a la parte superior del agujero, se imprime la capa como un lazo que tiende a bombeo un poco más y hace un poco más gordo pero más auto capa soporte. Así que sí, la proyección horizontal a la derecha en el centro del agujero acerca pero es ayuda por 45 grados paredes conectados a él. Por desgracia, perder un poco de separación ya que este abultamiento está en el espacio entre la articulación giratoria y el agujero. Experimenté con este espacio y 500um es fina Pla pero la separación está un poco apretada para PLA-woodfill.
No he encontrado esta rótula giratoria en otros diseños. Creo que es original pero sin duda podría ser incorrecto. Espero que usted trate de diseño con esta articulación, toma algo de práctica con el software para diseñar correctamente. La complejidad de la sección a través de esta articulación es resistente para cortadoras manejar. Encontré que cura hace un buen trabajo.
Cool como este cono intersección, empalme de rotación puede ser, no podrás incorporar a menos que se puede diseñar algún material de apoyo muy intrincados.
