Mejor con un medidor de cadencia de bicicleta (8 / 11 paso)

Paso 8: Alimentación y cableado

Debido a las exigencias de alimentación de Arduino, esto funciona con tres pilas AAA. En el futuro me gustaría hacerlo a pedales, pero es un proyecto para otro día.

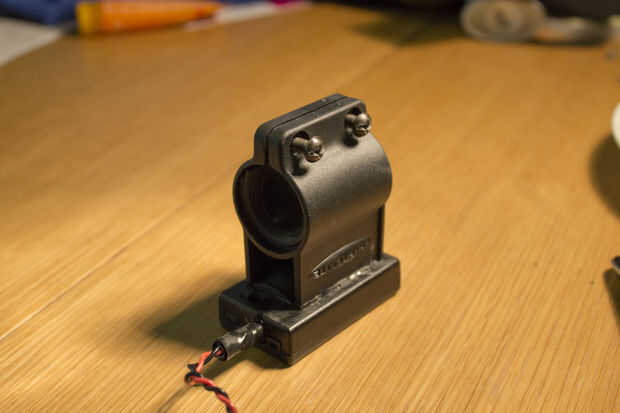

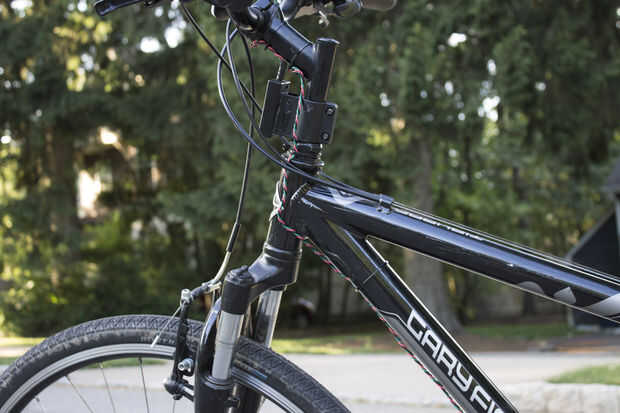

Para fijar el soporte de la batería a la moto, utilicé un viejo soporte de montaje para un bloqueo que tenía en el garaje. Me Dremeled y arena el extremo plano y pegados sobre el portapilas (yo usé cemento Duco porque estaba fuera de epoxy). Pude anexar el soporte de la batería en el marco de la bici fijando el soporte con los dos pernos que vino con.

Para permitir que el sensor de comunicarse con el contador, necesitas tres cables conectados a un equipo estéreo AUX enchufe en cada extremo lo suficiente para ejecutar desde el sensor para el medidor.

Por el poder, necesita dos cables soldados a un enchufe de la C.C. en un extremo y a la batería a la otra lo suficiente para llegar a de soporte de la batería del medidor.

Usé alambre de calibre 22 trenzado multicolor y torcí a mí porque era fácil hacer un seguimiento de las conexiones y me gustó la forma en que veía. Hay muchas otras maneras de hacerlo que va a ser más sutiles y más fácil en las manos.
