Mega Metal toda la impresora 3D con todas las barras de acme (Prusa i3 Base) (1 / 2 paso)

Paso 1: Las piezas que utilicé para mi proyecto de impresora 3D

Usted puede encontrar piezas alternativas mejor, así que siéntase libre de usar lo que sientes es mejor.

4 varillas de 12 mm cromo 1000 mm corte a 955 mm (utilizado en eje Y)

4 barras de cromo de 12 m m 600 mm 2 corte a 554 mm (utilizado en el eje x) 2 a la izquierda en mm de 600 (usado en eje z)

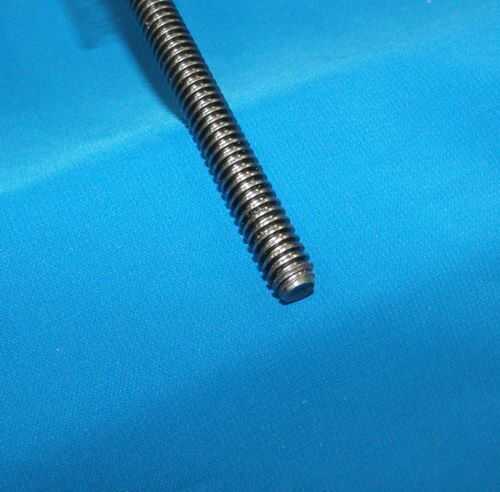

2 3/8-8, 4 Inicio rápido 36" Acme roscado barra (utilizado en ejes X e Y) corte a 800 mm Y eje corte 475 mm X eje

2 304004 Delrin AB-tuerca 3/8-8, 4 st acme.5"/ rev CNC router leadscrew anti contragolpe (utilizado para el 3/8-8, 4 Inicio rod)

2 304008-3 3/8-12 x 36 pulgadas (3 pies) Acme varilla roscada (usado para el eje Z)

2 304006 Delrin AB-tuerca 3/8-12 acme.083"/ rev CNC router leadscrew anti contragolpe (usado para el 3/8-12, varilla de acme)

1 SHF16 16 mm lineal riel eje apoyo (utilizado para el extremo caliente de montaje)

6 medio patas de goma redonda EXTRA altos

1 24-380V 40A SSR-40 DA sólido estado relé controlador de temperatura PID (para la cama caliente)

1 400 mm X 400 mm 120V 200W con forro de 3M 1PC silicona Universal calentador

4 ozin de Sanyo Denki 142 motor Nema 23 paso a paso

1 motores NEMA 17 Sanyo Denki (para extrusora de Bowden)

1 3Dprinter MK8 de Makerbot 1,75 mm filamento toda de Metal extrusión de Bowden de la aleación de aluminio

1 RAMPS1.4 LCD12864 inteligente Smart controlador LCD 12864

5 42 mm NEMA17 paso a paso Motor aleación acero soporte de montaje

14 cojinete de bolas de movimiento lineal de 12 mm SC12UU SCS12UU

16 SHF8 SHF10 SHF12 SHF16 SHF20 carril Linear del eje apoyo

1 protector de controlador de impresora 3D tablero para rampas Reprap 1.4

1 placa R3 ATmega2560-16AU CH340G MEGA 2560

1 impresora 3D E3D V6 J-cabeza Hotend 1,75 mm extrusora de Bowden

1 .125 1/8" AL chapas de aluminio 5052 18" x 18" (pegar calor sea demasiado)

1 ranura en T de aluminio extruido perfil 20 x 20-6 tabla o cuadro marco tamaño 1040x640x600mm

2 ranura en T de aluminio de perfil 90 soporte de deg esquina 20 x 20-6 mm + tornillo + tuerca en T, 8-conjunto

1 TEMCo 1/4 pulgada 18 "x 18" 6061 aluminio herramientas plana hoja placa de acción de la barra molino (usado para hacer el marco de la cama Y)

3 ángulo de aluminio de 2 "x 2" x 1/8" pared - 24" largo es (para puntas de eje Y marco) (para x placas de eje (izquierda y derecha)

1 3 "x 1/8 plana gruesa barra (montaje para cabeza caliente)

4 6,35 mm x 9,5 mm Flex acoplador 1/4" a 3/8" acoplamiento del eje

2 AC110-220V a DC 5V 12V 24V interruptor de alimentación (utilizado para Nema 23 controladores)

1 AC110-220V a DC 5V 12V 24V interruptor de alimentación (utilizado para accionar el control de rampas y accesorios)

Tesis o los controladores de motor paso a paso actualmente estoy corriendo

4 eje TB6600 0.2-5A dos fase paso a paso Motor Driver controlador híbrido

Pero también encontraron y compraron tesis (después de que yo ya había pedido los drivers arriba) y listo para actualizar a cuando tengo tiempo para montar y conectar, tenían mejores comentarios y también 1/32 versión así que puede que desee invertir en tesis como sólo unos pocos dólares más.

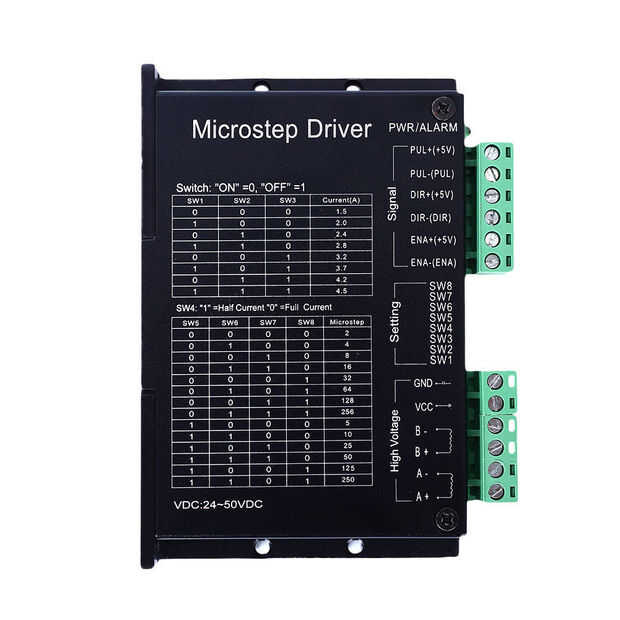

DM542A fase 2/4 conductor del motor de pasos 128micsteps 4.2A microcontrolador (M542H)

4 tope mecánico límite interruptor con LED y las impresoras 3D RepRap final parada

Lista de piezas de más por venir
