Medir distancias en una foto usando Google Sketchup (2 / 3 paso)

Paso 2: Liso-superficie la imagen

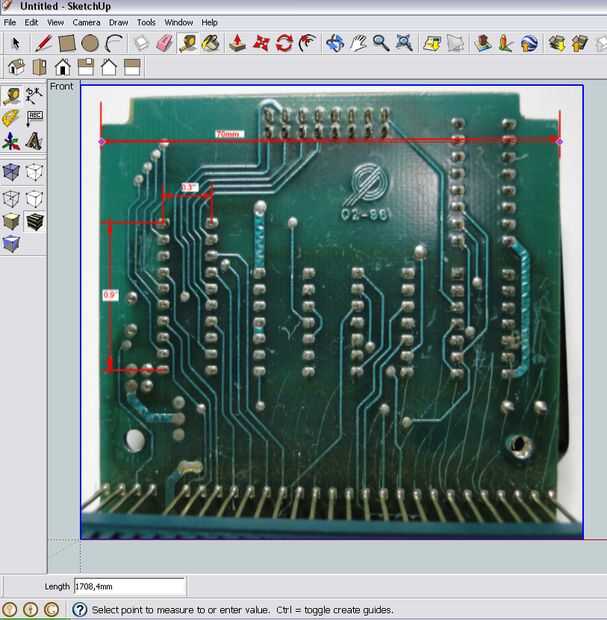

Con la "herramienta de cinta métrica", extender una línea a lo largo de una medida conocida, haciendo clic una vez para iniciar la cinta métrica y un segundo clic termina la extensión. Observe que la distancia indicada en la parte inferior de la pantalla no corresponde al real. Por eso necesitamos cambiar el tamaño de la imagen.

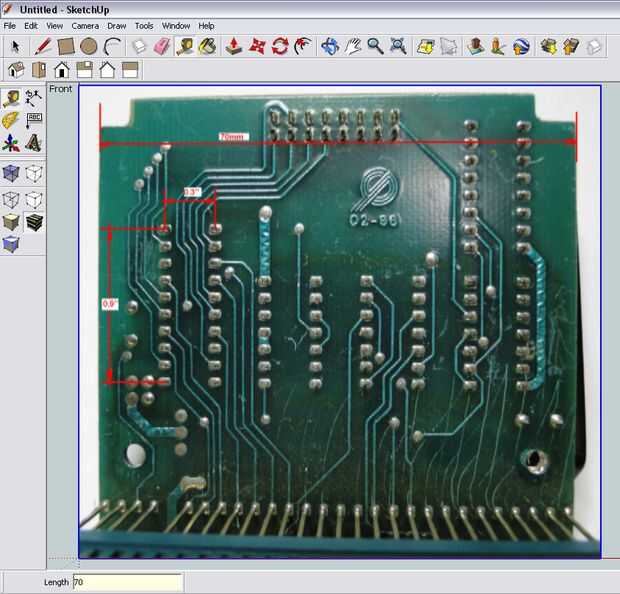

Para cambiar el tamaño de la imagen, introduzca el valor de la distancia conocida. Es decir, basta con pulsar los números en el teclado. Puedes ver los números mientras escribe en el mismo lugar la medición original se muestran antes de empezar a escribir.

En el ejemplo, yo sabía que la junta fue de 70mm de ancho, pero una buena referencia es la distancia de un circuito integrado DIL. Recuerde que cuanto mayor sea la referencia use, mayor precisión obtendrá.

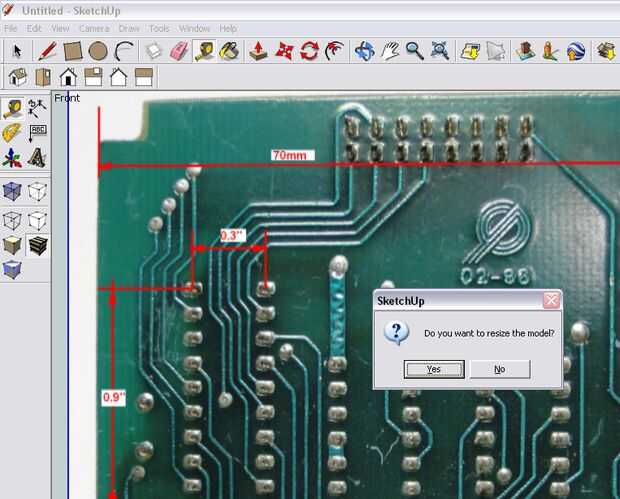

Después de entrar en la distancia, simplemente presione Entrar. Se le pedirá si desea cambiar el modelo. "Haga clic en sí."
