MEDIDOR de vapor de STEAMPUNK, alimentado por ARDUINO (15 / 16 paso)

Paso 15: Alimentación dedicada

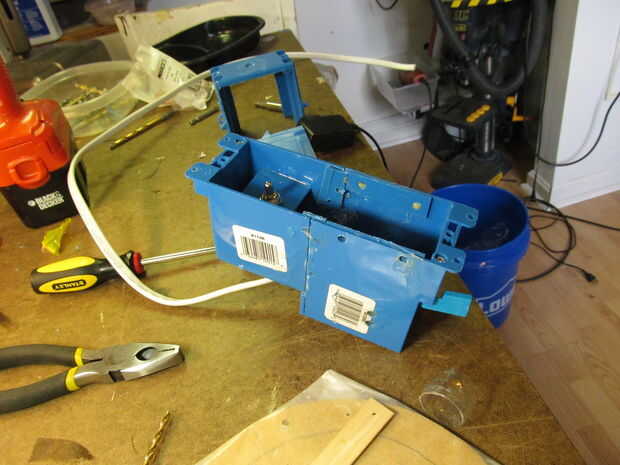

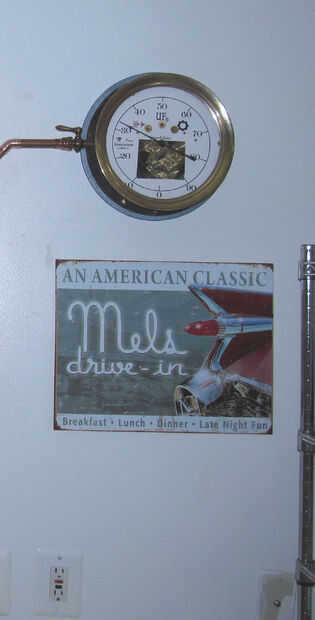

Para dar la potencia del calibre dedicado, construir un cuadro de gran tamaño trabajo eléctrico de dos cajas estándar. Las cajas se cortan con una sierra oscilante y recompuestas con epoxy plástico. El cuadro fue tamaño hacer una toma de corriente estándar, pero también receso lo suficiente para conectar un adaptador de 9V y no tiene el adaptador de sobresalir del plano de la pared. El poder fue extraído de una toma de corriente cercana usando cableado de Romex estándar calibre 14. Cuadro personalizado también tiene un interruptor que atraviesa la corriente de 120V. El objetivo de esta configuración es conectar el adaptador de corriente para el Arduino y dejar permanentemente enchufado en una toma y conectado a Arduino, utilizando el interruptor para poder encender el vapor calibrador electrónica. Para hacer el cuadro feo trabajo invisible, os adjunto planos imanes a cada lado de la caja, al ras con el borde de la caja con epoxy y soportes metálicos en "L". La caja está diseñada para poner al ras con el plano de la pared, y los imanes tiene un letrero de metal para cubrir la caja.  La caja es lo suficientemente amplia para almacenar la bobina del cable USB también.
