Medidor de pH electrónico bricolaje barato (3 / 3 paso)

Paso 3: el circuito

materiales:
1 la punta de prueba que acaba de hacer
2. el voltímetro que acaba de hacer
3 amplificador operacional de (muy barato, $2)
4 alambre
5 soldador
6 soldadura
7.2 baterías de 9 voltios

Cómo hacerlo:

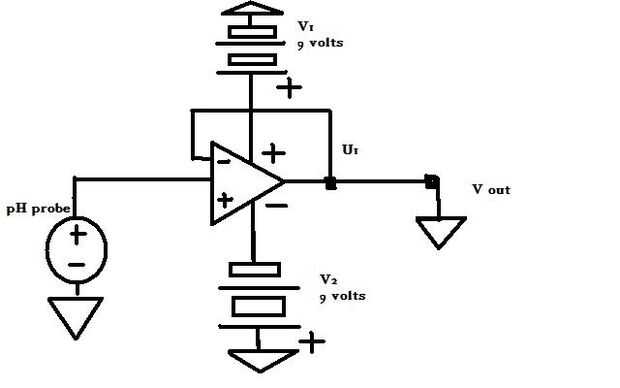

1 mira la imagen del circuito y copia
2. Conecte la sonda a la amp(5) de op y el electrodo de referencia al extremo negativo de una batería
3 Conecte las 2 pilas... neg 1 batería terminal op amp(4), pos eso bat al neg de la otra y la posición del otro para op amp(8).
4 Conecte op amp(6) op amp(7).
5. Conecte el voltímetro que mide la diferencia de potencial entre el op amp (6) y op amp(7)

y listo! Gracias por que están tiempo de leer mi instructable!
por favor voten si les gusto!
