Paso 1: Hacer los electrodos!
PARTES:
Conseguir un viejo auricular de iphone que usted nunca utilizará otra vez o comprar uno por 5 dólares en Amazon. Comprar algunas decenas electrodos o electrodos de pinza en amazon, consiguen una resistencia de 4,7 K y un 0.1uF condensador y un gancho de ellos para arriba según el diagrama. El desmontaje y la preparación del cable del auricular del iphone es la parte más difícil ya que los cables en su interior son tan pequeños.
¡ PONERLOS JUNTOS!

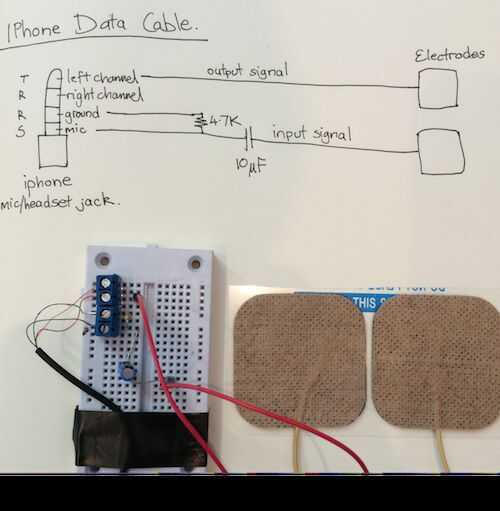

Para que el IPhone registrar el micrófono como entrada de tensión, es necesario colocar una impedancia en la entrada de micrófono de su cable (ahora cercenada) solía ser. El esquema a continuación describe un conjunto de funciones para arriba y también muestra mi intento de subida inicial pan. Me tomó dos cables cortados para obtener este derecho. El primer cable fue un estándar iphone auriculares cable viejo que tiene un montón de blindaje que es difícil de eliminar alrededor del haz de cables de micrófono. Recomiendo conseguir una barata 4 pin cable en otros lugares como 4 hilos encerados son más fáciles de modificar.

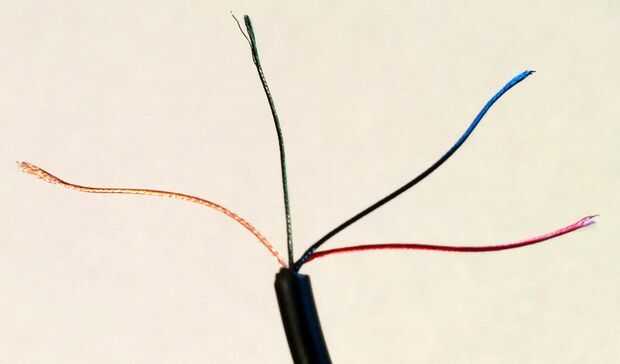

Nota: Debe derretir la cera de los extremos de cada uno de los 4 cables pequeños con la punta de su soldador y estaño a ellos, para exponerlos adecuadamente.

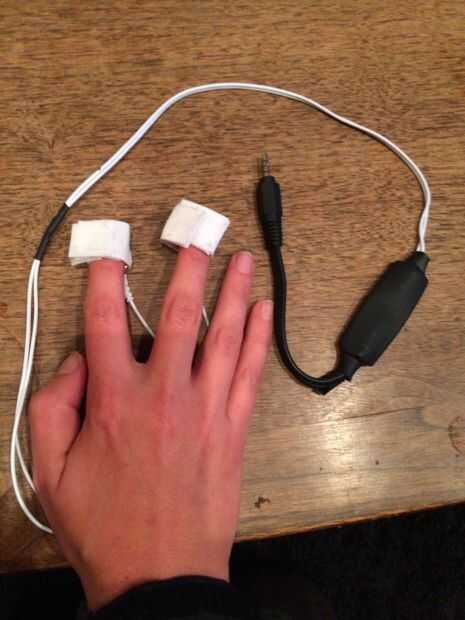

Hice un par revisado de electrodos después de determinar el truco para activar el iphone medir la impedancia eléctrica a través del conector del iPhone. La última foto muestra mi finales electrodos, perfectamente heatshrinked con envoltorio de velcro alrededor de las almohadillas de los dedos.
Aquí es otra instrucción en cómo hacer los electrodos de dedo: aquí! y también un excelente instructable mostrando cómo hacer tanto los electrodos con una app para Android aquí!
Recuerde que la resistencia de 4,7 K es necesario según el diagrama del circuito para que funcione con el IPhone, por lo que las demás instrucciones que muestran una conexión directa no funcionará. Los diseños de electrodo dedo son aplicables, pero por favor no olvide añadir en la resistencia como se muestra en el diagrama del circuito. Que es realmente, si haces este derecho, usted está listo para descargar la aplicación y probar...
