Paso 5: Portapilas
Este es realmente mi segundo disco, así que he venido para arriba con dos maneras diferentes para mantener las baterías - estoy seguro de que hay otros.
Debido a la reducida cantidad de espacio que tenemos en el disco, sostenedores de batería tradicionales simplemente no se ajusta. En mi primer disco - me pasó en un juguete roto que se llevó las pilas AAA. He quitado las lengüetas de metal desde el compartimento de las pilas y había utilizado para los contactos.
Cuando empecé a trabajar en mi segundo disco - yo no era tan afortunado. También - porque estoy escribiendo un Instructable, yo quería algo que funcione para todos. Voy a describir el segundo método, el método utilizando las lengüetas de metal es muy similar.
Nota: cualquier fuente conveniente de la batería de 4v a 5.5v trabajará para los chips proporcionados. Pilas AA resultó demasiado grandes, baterías recargables requeriría 4 para cumplir con el mínimo de 4v y pequeñas baterías de LiPo eran demasiado caras y requieren cargadores especiales. Para más detalles sobre lo que podría hacer con las baterías de LiPo - vea la aplicación NetDuino .
Para este Instructable - usaremos la mitad de un resorte de pluma por el extremo negativo de la batería y uno de los sujetadores metálicos el viejo compartimiento de pila por el extremo positivo.
COLOCACIÓN

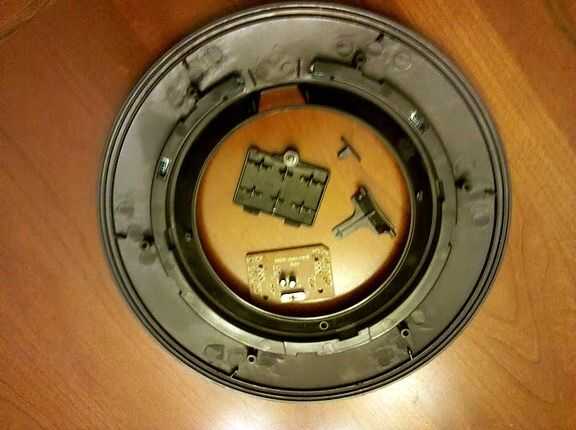

Por necesario, la colocación de ciertos elementos - las pilas tienen que caer en lugares específicos. El interruptor momentáneo se encuentra en la parte superior del disco. El compartimento de la batería se encuentra en la parte inferior - esto es donde nos vamos poniendo nuestro MCU. Es más fácil poner nuestro controlador de LED como cerca el MCU como sea posible. Debido a esto - las pilas se descompondrán un poco. Ver cuadro 1 para la colocación de las baterías.
Las dos baterías en la mitad izquierda se encadenó junto con una conexión más grande bucle alrededor de la mitad superior del disco a la batería a la derecha. Salen los cables de la parte inferior izquierda y superiores derecha baterías lo suficiente para llegar a la zona MCU/Max7221 en la parte inferior del disco - déjese algunos cables extra para evitar tener que añadir extra más tarde.
PREPARANDO LOS RESORTES

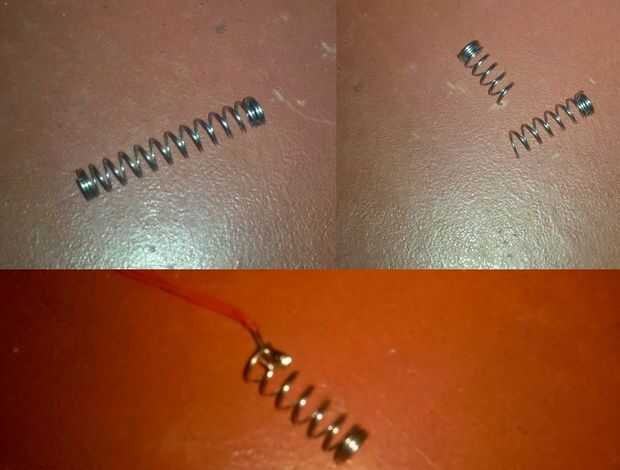

Comienza por cortar dos resortes en el medio. A continuación, suelde un cable hasta el corte final de la primavera. Una vez que éste se haya enfriado un poco - capa 1/3 de la primavera (a partir de la articulación de la soldadura) con una gota de pegamento caliente. Esto ayudará a que la primavera stand sobre el disco un poco cuando lo ponemos en el lugar.
PREPARANDO LOS CLIPS
Cuando destruyó el disco en el paso 3, ahorramos los clips del metal compartimiento de la pila. Escoge tres clips que no tienen ninguna soldadura o que son tan limpios como sea posible. Comience doblando la pequeña lengüeta-es la superficie que toque el extremo "+" de la batería. Utilizaremos el grande para la conexión de los cables. Me pareció útil mi alambre, de estaño y luego coloque una gota de soldadura en la ficha grande y luego soldar entre sí.
CONECTE LOS CABLES DE
Averiguar cuánto cable que necesitará entre titulares y soldarlos juntos - Esto facilitará los siguientes pasos.
QUE LOS TITULARES DE LOS
Ahora que usted ha identificado donde irá el portapilas y los clips y los resortes son listos - pongamos. Usted necesita la pistola de pegamento caliente.

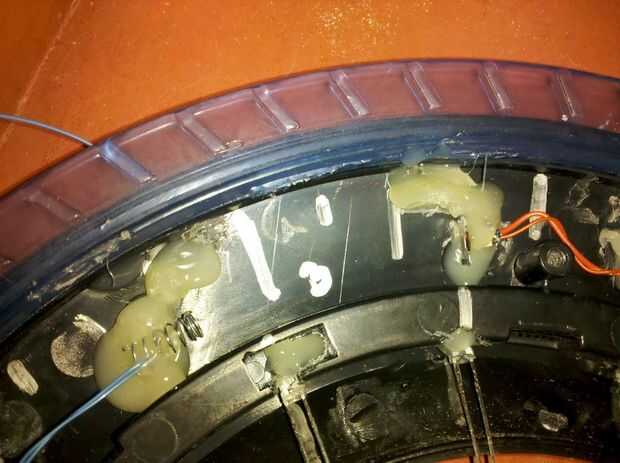

Me gusta comenzar con el clip en lugar de la primavera. Coloque una de las baterías del AAA en el área proporcionado. Mantener la pinza (con cable de conexión adjunto por supuesto) y contra el extremo "+" de la batería. Una vez hayas decidido dónde irá la pinza, mover la batería y se aplica pegamento caliente a la parte posterior del clip. Cualquier cola que termina en la parte delantera de la pinza debe quitarse para una buena conexión. Permita que la ficha se enfríe un poco antes de instalar el resorte. Para evitar cualquier accidental cortocircuitos, coloque pegamento caliente en el borde de la pestaña hacia el exterior del disco.
Ahora que la ficha se ha enfriado, vuelva a colocar la batería. Comprimir el resorte contra el otro extremo de la batería para tener una buena idea de la colocación. Desea que el resorte al ser apretado en la batería (aunque no demasiado apretado). Pegue el resorte en su lugar - asegurándose de que no consigues ningún pegamento adicional en la primavera como esto para evitar que se comprime.
Una vez que el resorte ha enfriado, verificar que la batería se lleva a cabo con seguridad. He encontrado que puede ser útil colocar pegamento adicional alrededor del borde externo de la batería para evitar que se resbale hacia fuera. Asegúrese de que usted no ponga demasiado en esta área porque usted va colocando sus exteriores LEDs junto a los clips. Siempre puede volver y afeitado apagado el extra más tarde si es necesario.
Repita para los titulares de dos los restantes.
Nota - no deje las baterías en los soportes hasta que haya enfriado un rato - pueden empujar los conectores sueltos.
