Medida madera embutido signo (corte láser en TechShop) (2 / 3 paso)

Paso 2: Diseñar y cortar la señal

Para reducir la imagen usando un cortador láser, primero debe crear uno en un vector de dibujo programa como Adobe Illustrator, Corel Draw o la opción de código abierto Inkscape. Porque tengo una membresia de TechShop utilicé Adobe Illustrator porque está disponible en todas las computadoras en la tienda.

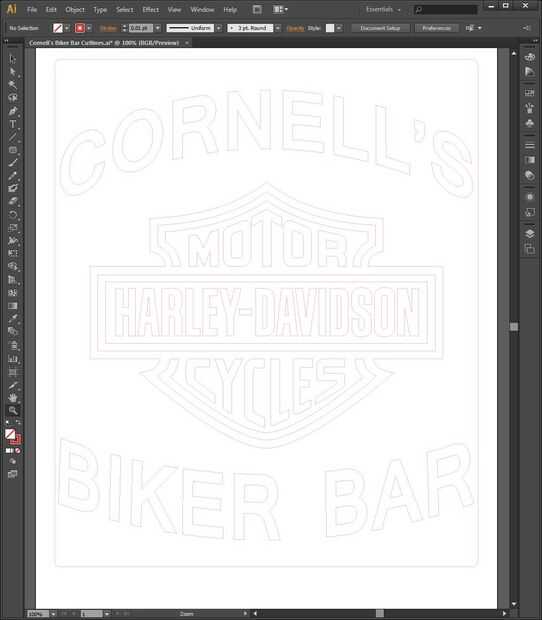

Las cortadoras láser en TechShop interpretan líneas rojas en imágenes vectoriales como las líneas de corte. Por lo tanto, tuve que dibujar la siguiente imagen con contornos rojo y sin relleno. Sólo utilicé los cuadros de texto para escribir a "CORNELL" y "BIKER BAR." También tuve suerte de encontrar un vector de la imagen del logo de Harley-Davidson que simplemente podía cortar y pegar (y ajustar para tener un contorno de color rojo y sin relleno). Yo entonces había rodeado todo con un rectángulo redondeado y el diseño era completo. Ver imagen #1.

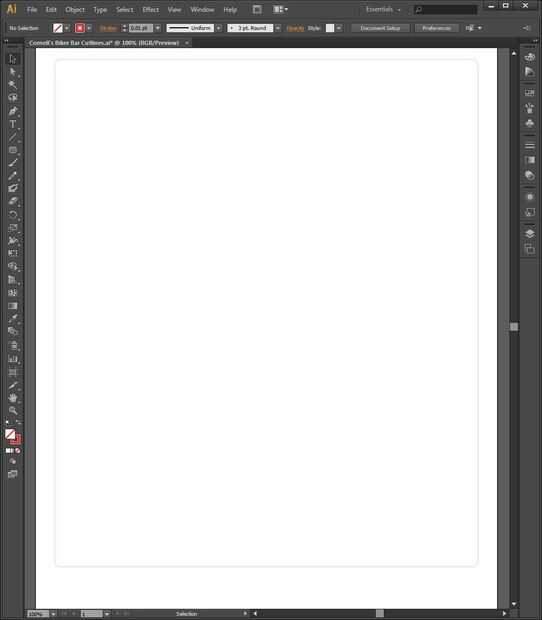

También necesito cortar un back para la muestra, para ello que simplemente necesita quitar el texto y el logotipo del diseño anterior, dejando sólo el rectángulo redondeado con las mismas dimensiones que el frente. Ver imagen #2

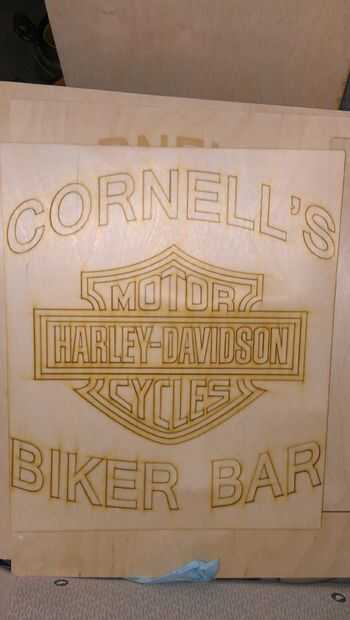

A continuación, cortar la señal usando el cortador láser. No hay mucho que decir acerca de este paso, prácticamente sólo se carga el archivo y el cortador del laser hace todo el trabajo. Es probablemente una buena idea para enarenar el frente de la muestra antes de corte (aunque no es difícil de arena después de que usted ha cortado como arme las piezas juntas y cuidado mientras arena). Imagen #3 muestra el corte terminado.
