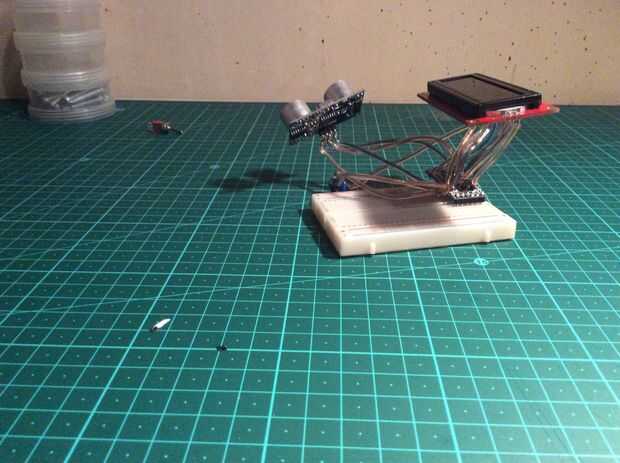

Paso 3: El cableado

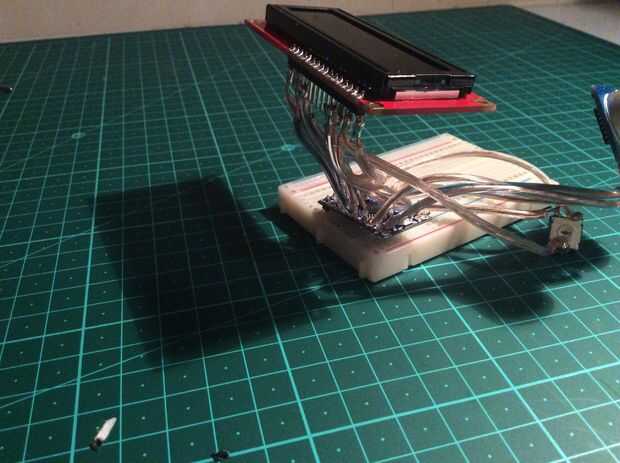

Si estás utilizando el Arduino mini pro o un Arduino se necesita soldar a los pines, esto será probablemente la peor parte. Va a ser la pena, espero :D.
La configuración de pines será el mismo con Arduinos todos por lo que no se preocupe de cambiar el esquema de los terminales o el código.

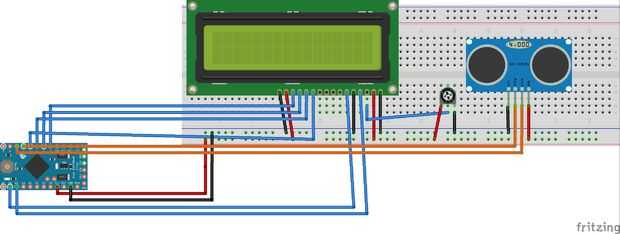

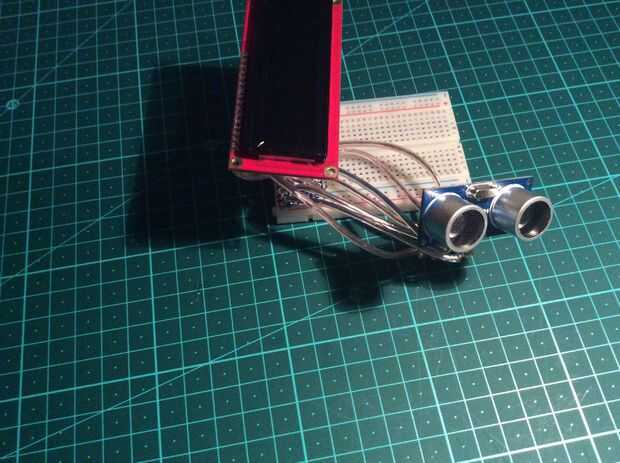

Cuando me refiero al LCD pines mire foto de derecha a izquierda
- Pin 1 de la LCD para GRD
- Pin 2 de la LCD a Vcc (alimentación)
- LCD 3 a pin el medio pin sobre el potenciómetro
- LCD 4 a pin Arduino pin 12
- Pin 5 de la LCD para GRD
- Pantalla LCD 6 a pin Arduino pin 11
- Pin de LCD 7 para nada
- Pin 8 de la LCD para nada
- Pin de LCD 9 para nada
- Pin de LCD 10 a nada
- LCD 11 a pin Arduino pin 5
- LCD 12 para Arduino patillas 4
- LCD 13 a Arduino patillas 3
- LCD 14 a Arduino patillas 2
- Pin de LCD 15 a Vcc (alimentación)
- Pin de LCD 16 a GRD
eje derecho potenciómetro a GRN
potenciómetro medio a pin LCD pin 3
eje izquierdo del potenciómetro a Vcc
Eje derecho ultrasónico (GRD) a tierra
Medio derecha ultrasónico Pin (Echo) para Arduino pin 3
Ultrasónico izquierda media (Trig) para Arduino patillas 8
ultrasonido izquierdo (Vcc) a pin Arduino pin 7
