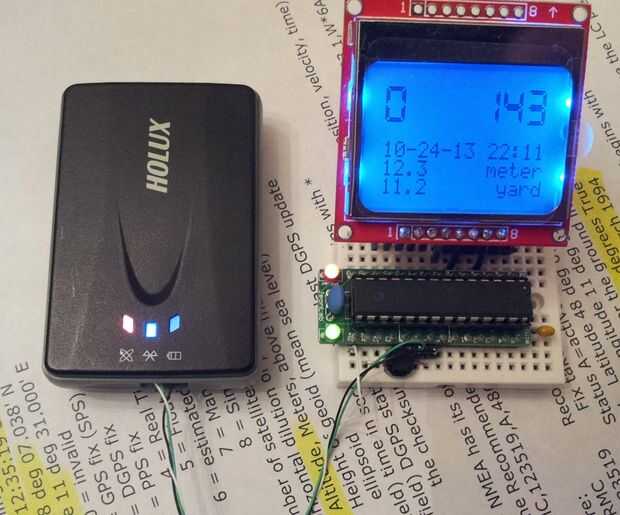

Medición distancia (y más) dispositivo con Arduino y GPS (2 / 5 paso)

Paso 2: Encontrar la fuente de alimentación adecuada para el microcontrolador y el LCD

que abrió el GPS y encontré un punto de prueba, V28A, que debe ser regulado energía de la batería de iones de litio (3.7V). El microcontrolador ATmega328p, sobre Arduino puede correr en 1.8 - 5.5V y la pantalla LCD de Nokia 5110 necesitan 2,7-3,3 v. Así que es perfecto tanto para 2.8V.

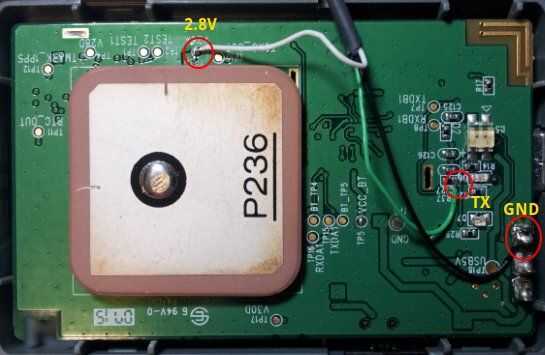

Como se muestra en la imagen, 30 cables de calibre fueron soldados directamente en el pcb GPS, en V28A (2.8V), TX y GND.

El GPS Holux M-1000 tiene los pines TX y RX disponibles en puerto USB mini-B, pero necesitaba sólo TX pin para enviar los datos al microcontrolador. Usando una lupa, siguió el rastro del perno del USB y volcó el PCB y encontraron el lugar a soldar el cable para el pin de TX.

El cable para la línea GND es simplemente soldado al pin de contacto de la batería.

La Junta mini LCD y JeonLab consume no mucho actual, por lo que con la batería incorporada en el GPS, dura más de 10 horas con incluso la retroiluminación de la pantalla LCD en.
