Paso 3: soldar

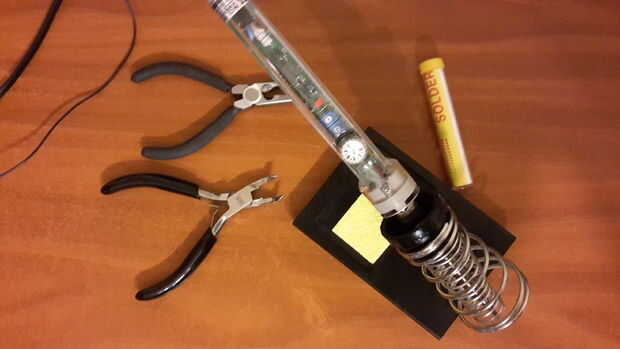

Un soldador debe utilizar LM75A módulo.
Primero la soldadura de la cabecera de 5 pines para el módulo LM75A. Estos pernos se utilizarán para montar el sensor en un protoboard.

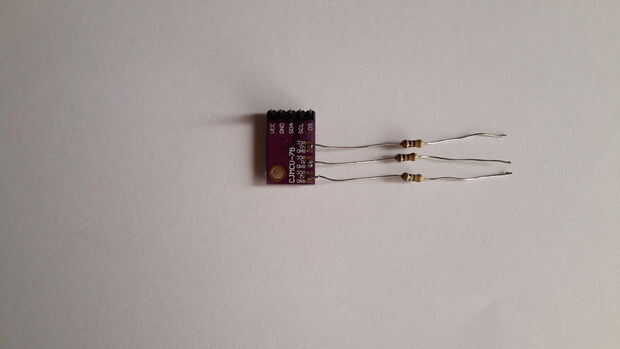

Después de las almohadillas en la parte posterior para configurar una dirección de la soldadura. Este paso es más complicado. En la parte posterior del módulo podrás ver cojines para A0, A1 y A2. Como dije antes estos cojines se utilizan para configurar la dirección de esclavo I2C del sensor. Es importante que no debe ser dejados flotando. Tienes que conectarlos a tierra o a VCC.

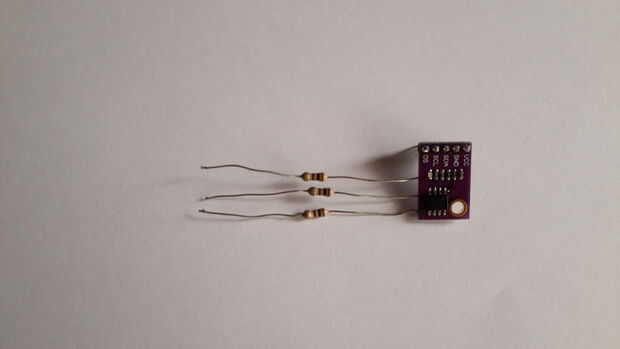

Como se puede ver en el video que quiero mantener la dirección de esclavo I2C tan configurable como sea posible, así que voy a hacer una solución. Se soldadura de resistencias de bajo valor a cada pad. Idealmente 0 ohmios sería perfecto. Tengo resistencias de 100 Ohm y esto también está bien. Después de soldar las resistencias fácilmente puedo cambiar la dirección de esclavo I2C mediante la conexión de las resistencias a tierra o a VCC en mi protoboard.
