Paso 6: Cómo funciona todo al final.
Ahora para conseguirlo trabajando y medir un resistor de desviación conocida.

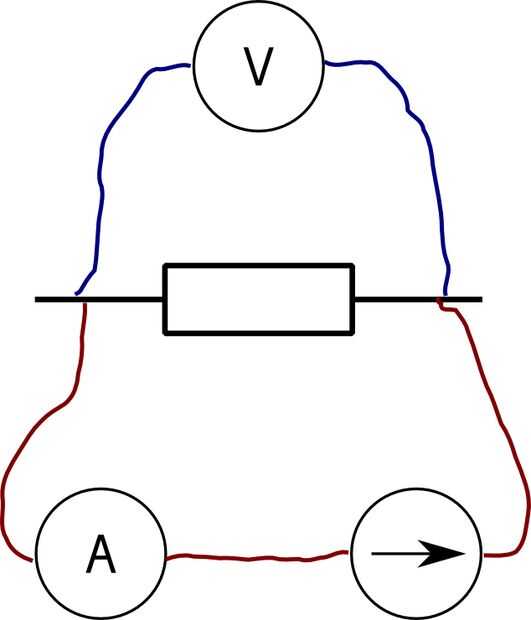

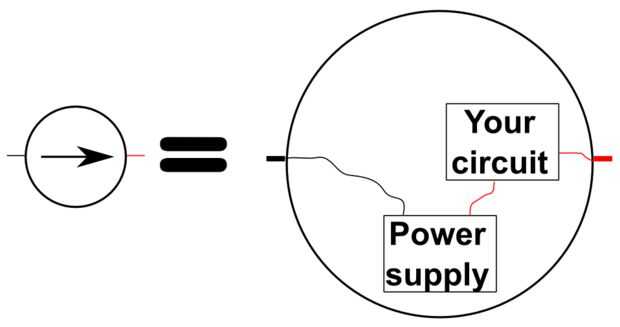

Combo potencia suministro y regulador de resistencia hacen la fuente actual se muestra arriba.
Después de salir de nuevo durante unos minutos (hasta alcanzar la misma temperatura estable como antes) puede leer el voltaje en el multímetro.
Después de es un cálculo sencillo para obtener un valor de resistencia.
Ley de ohms: R = U / I.
U = la tensión medida.
I = la corriente que etiqueta tu dispositivo con.
R = resistencia en ohmios

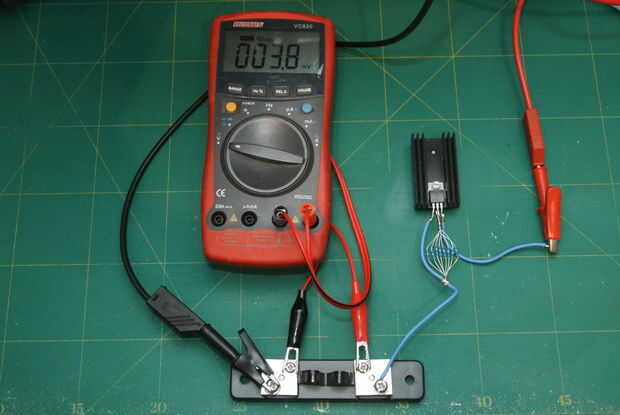

Por la desviación que tengo aquí me encontré con una tensión de 3.8mV.
La corriente desde el último paso es 1.038A.
R = U / I = 3.8 mV / 1.015 A = 3,74 mOhms, sí que es 1/1000 ohmios.
¿Qué tan preciso es este?
La desviación se denomina 75mV 20A, calcular que da una resistencia de:
R = U / I = 75 mV / 20 = 3.75 mOhms.
Por lo que parece es muy precisa, como es de su multímetro.
Éxito! Hemos medido resistencias en el miliohmios baja donde un multímetro daría en < 1 ohmio.
Ahora estamos listos para comerse el mundo! o al menos sus resistencias de bajo valor.
