Paso 1: diseño
En su mayor parte, la fachada del reductor de velocidad se basa en el concepto original de dibujo para el apoyo de la película que encontré en la red, utilizando fotos de maquetas de alta calidad para rellenar los huecos. Personalizar el diseño para satisfacer su propósito como eje de balancín del niño (robusto sin pequeñas partes rompibles).

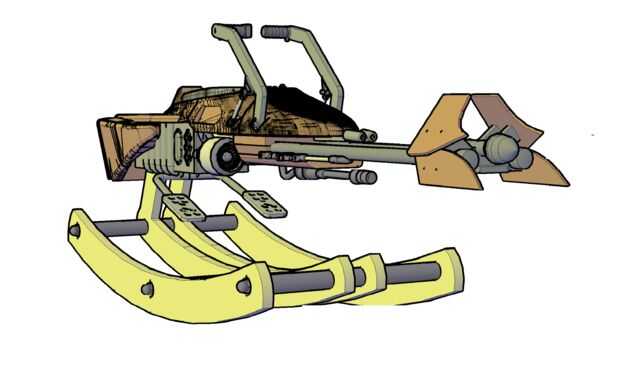

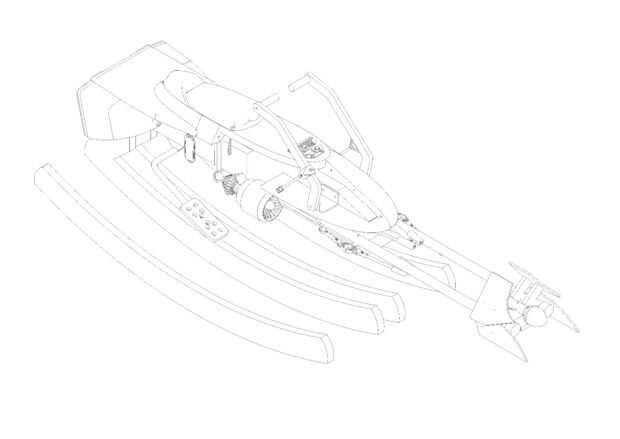

Veo el diseño en general como tres partes principales, en primer lugar el speeder bike su auto (el casco etc.); en segundo lugar el marco de los balancines y en tercer lugar la electrónica.
- Mi primera consideración fue fuerza y estabilidad para la seguridad de los pequeños, como si este proyecto es para mi 1y/o, yo también tengo un 5y/o quien sin duda tendrá un giro. La necesidad de ser lo suficientemente fuerte como para manejar una paliza me llevó a la primera parte de mi diseño, una columna vertebral rígida con una tapa de madera sólida para la plataforma de asiento. Esto me dio una buena base para que cosas como las manijas y soporte a montaje de, y un lugar para fijar el 3D impreso cáscara del casco.

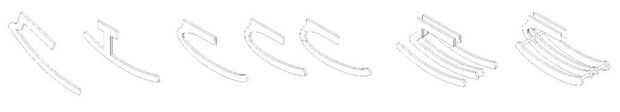

- Los balancines fueron la fuente de gran deliberación (como se puede saber por los múltiples bocetos anteriores) como los efectos del peso de la moto deslizadora y un niño en un centro de gravedad adivinado era todo un reto. Mi solución era utilizar los balancines de dos centro sujete ambos lados de la columna vertebral de la madera de la bici del reductor de velocidad, pero todavía tienen espacio para Deslice los dedos hacia atrás y hacia atrás 50mm o así para encontrar el centro de equilibrio. Este diseño también tiene alcance para reemplazar fácilmente los balancines con tal vez una base móvil rodante (motorizada)?... Solo estoy pensando en carga... estad atentos...
- En cuanto a la electrónica que no voy a entrar en demasiado detalle ya que considero es un poco fuera del alcance de este instructable y recomiendo hacer una instalación de Arduino (donde usé pedazos tuve poner alrededor). Quería terminar con un canon de blaster de LED con el sonido de la pistola y otro botón en el panel de control que hacer girar la turbina en la célula de energía. Mi idea inicial era usar las tripas de un bláster de juguete pero resultó la circuitería en el juguete blasters eran muy frágiles y me las arreglé para dañar el chip de sonido al montar. Así que acabé utilizando un simple temporizador 555 intermitente LED para el blaster y un módulo de grabación/reproducción de sonido tenía puesta alrededor de otro proyecto. La turbina de la célula es un circuito simple y acababa de usar un pequeño motor de CC que encontré de una bomba de lavadora de parabrisas de coche.
Materiales:
Los principales materiales que opté por usar son prácticas y algunas de mis favoritas para trabajar con:
Madera contrachapada: Super fuerte, fácil a y puede ver muy elegante si remató correctamente. Bajo costo.
Impresión 3D: ideal para la técnica curva piezas como el casco y detalladas piezas pequeñas. Material de bajo costo.
PVC Tubo: Ligero, fácil para trabajar con. Bajo costo.
Tornillos: G2 y G4 avellanado tornillos en una gama de longitudes de
Pernos: En su mayoría tornillos M3 y M4
