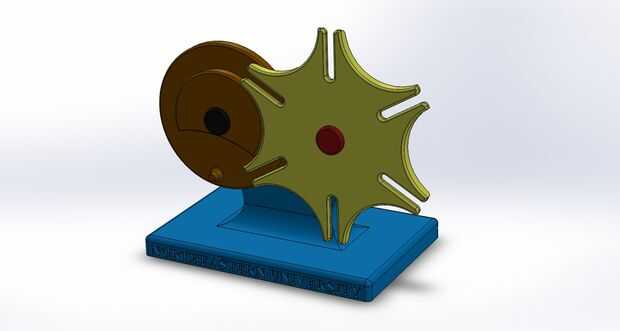

un mecanismo de Ginebra es un mecanismo utilizado para producir un movimiento rotatorio intermitente de una velocidad uniforme de entrada. El miembro conducido, o rueda de estrella, contiene ranuras uniformemente espaciadas en el que el rodillo de la manivela impulsora resbala dentro de. El número de ranuras determina la relación entre la permanencia (estacionario) y períodos de movimiento del eje conducido. El mecanismo requiere que un mínimo de tres ranuras a función y adicional se puede Agregar. El movimiento de un mecanismo de Ginebra está representado en la figura 4. A medida que la rueda motriz gira entra en las ranuras de la rueda conducida o estrella, y el mecanismo entra en su período de movimiento. El pin sale de la ranura de la rueda de tracción ha sido indexada y sigue a permanecer inmóvil hasta que el pasador gire alrededor.

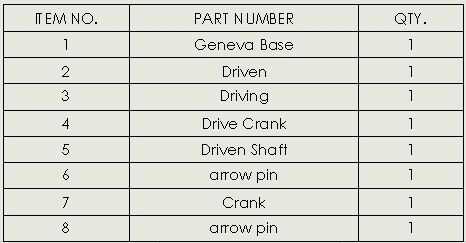

Los diferentes componentes del dispositivo son proporcionados en la tabla de MAT
El Plan de lección para el mecanismo de Ginebra se une a esta página para los profesores que deseen enseñar a los estudiantes sobre este dispositivo.
Nota de post procesamiento: Si va a imprimir con una impresora FDM debe esperar pequeñas crestas en las partes donde la extrusora último toca la pieza. Inspeccione cuidadosamente cada pieza después de que se impriman para estas pequeñas imperfecciones, obstaculizará el funcionamiento de su dispositivo.
