Paso 2: circuito
El proyecto se compone principalmente de

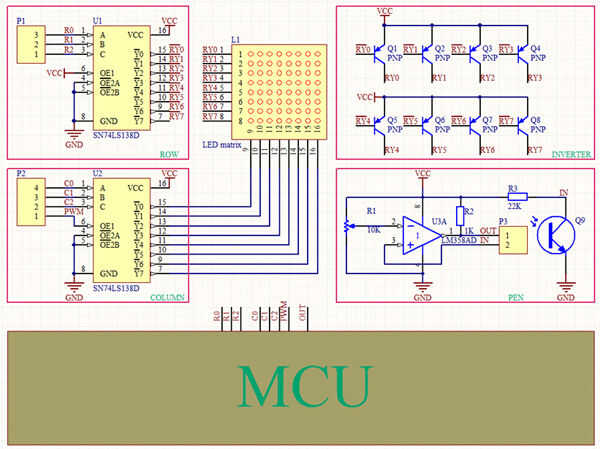

tres partes: análisis, columna análisis circuito, circuito de la pluma de la fila. El bloque del principio es como se muestra a continuación. Tiene un sensor fotosensible en la pluma, utilizamos esta pluma para obtener los Estados de los LED.
Análisis:
1. exploración de la fila
Hacer Y0 del decodificador, Y1... eficaz, pero 74ls138 salida nivel bajo en el pin correspondiente si ha un eficaz de entrada, porque nuestra matriz de puntos es ánodo común, necesitamos un inversor, utilizamos transistores PNP para constituir un inversor. Cada ocho tiempos de exploración en una exploración de la fila de la columna.
2. exploración de la columna
Hacer Y0 del decodificador, Y1... efectivo en vuelta y entrada PWM en OE1, si OE1 es elevada, Y0 ~ Y7 son de alto nivel, si OE1 es nivel bajo, pin ABC decidir salido del decodificador. Cuándo activar alguna línea, hacer Y0 del decodificador, Y1... eficaz a su vez, y podemos controlar el brillo de cada LED por OE1.
3. pluma
Ajustar la tensión de referencia en el
entrada del comparador a un cierto valor y voltaje de entrada en la fase de inversión será menor que este valor cuando la pluma recibe luz, viceversa. La corriente a través de R3 es muy pequeña si la luz es insuficiente, por lo que será más cercano a la tensión de alimentación voltaje de entrada en fase y comparador las salidas de alto nivel. La corriente a través de R3 aumentará si aumenta de intensidad de la luz y la tensión de la voluntad de R3 aumentan, por lo que disminuirá la tensión de entrada en fase, entonces comparador salidas de bajo nivel. MCU puede coger este cambio y luego hace el tratamiento correspondiente.
