Paso 2: Hardware

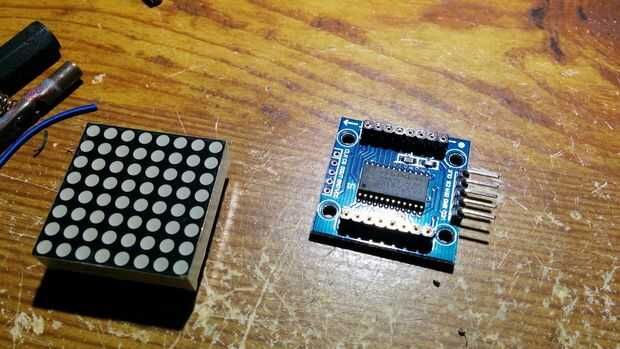

Esta parte es realmente bastante fácil. Solde los encabezados de la mujer en el PCB. Vamos a la cadena cuatro de estos módulos juntos, en dos pares. La soldadura de las cabeceras de pin de ángulo recto a la entrada de una tabla, pero no la salida de la soldadura aún.

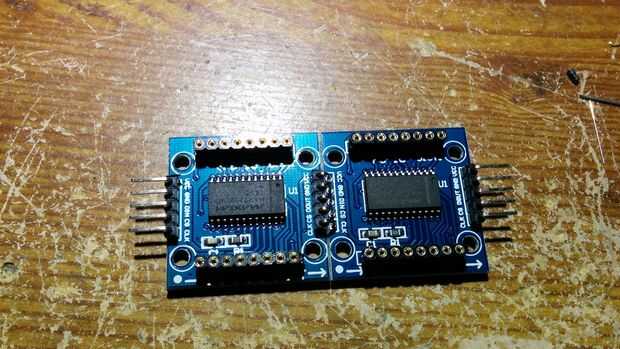

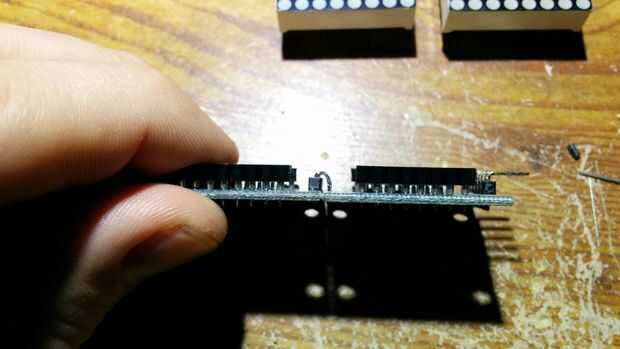

Desea las cabeceras de pin de salida de la curva en forma de herradura. Tómese su tiempo y tratar de conseguirlos por lo que sostienen los dos tableros de circuito juntos, después de la soldadura de la salida de un tablero a la entrada del siguiente.

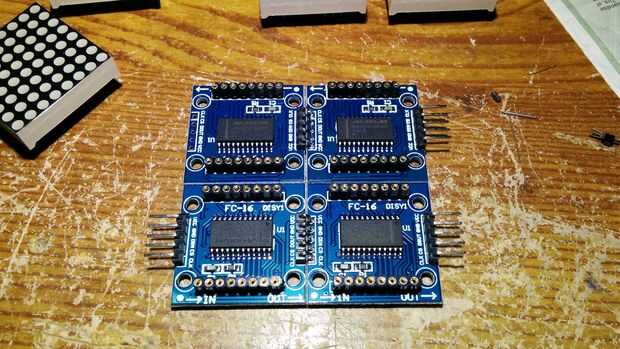

Ahora hacerlo todo otra vez. Tienes dos conjuntos de dos tablas, y cada uno tiene una cabecera de entrada de pin. Un jefe del pin de salida a la soldadura sólo uno de los dos conjuntos. La salida será necesaria asambleas de encadenar los dos juntos.
Por último, utilizar unos cables de puente para conectar la salida que usted soldado justo a la entrada de la segunda Asamblea. Me llevó algún tiempo y acortar los cables para que se vean más ordenado, ya que yo lo se Mostrar esto con el cableado expuesto, pero no tienes que. Asegúrese de conectar la salida a la entrada.
