Matriz de LED de IoT (9 / 10 paso)

Paso 9: soldadura

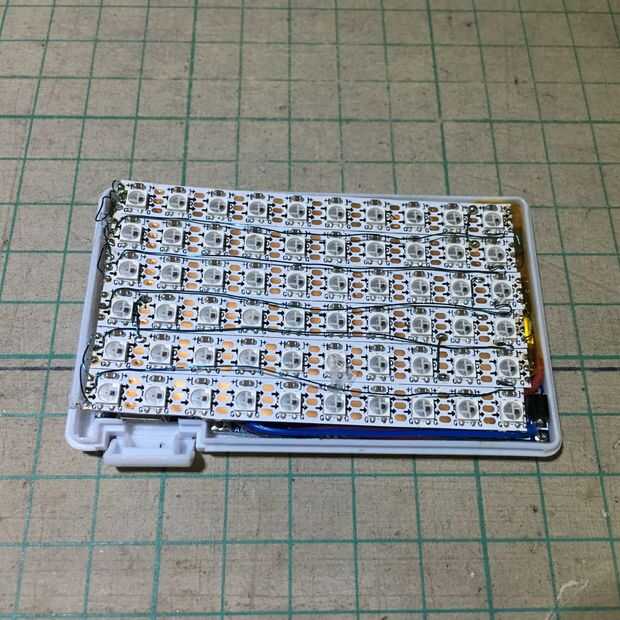

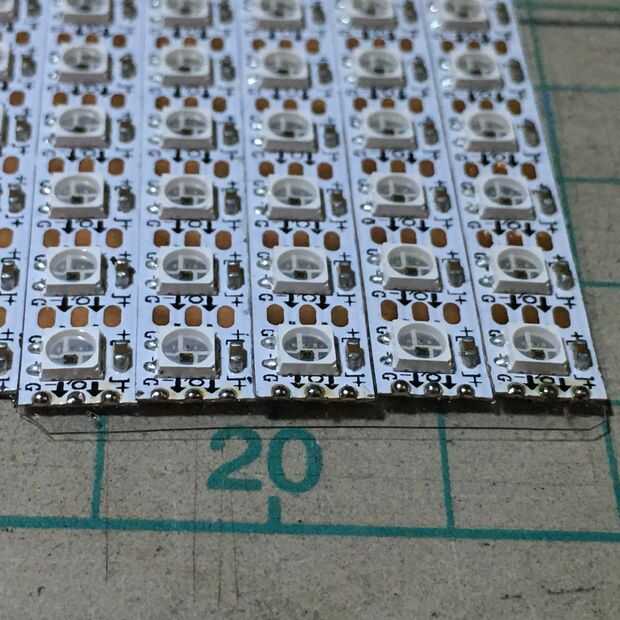

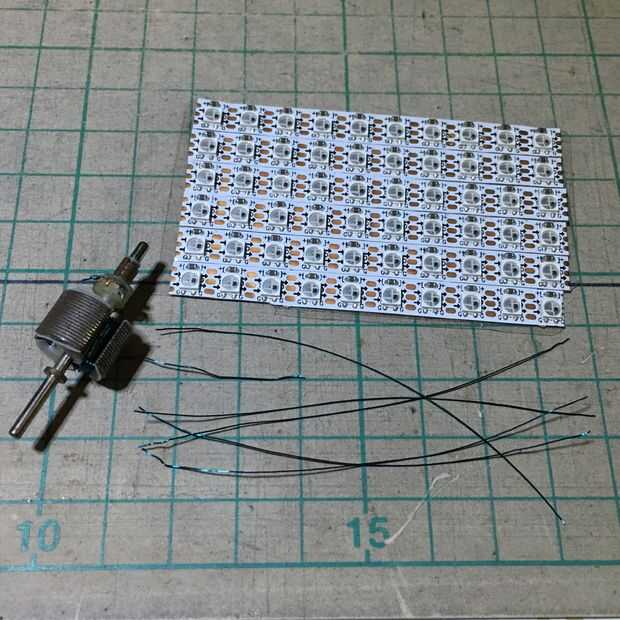

Tira de LED Matrix

  • Conecte el circuito de señal de LED en orden zig-zag desde la parte superior izquierda a inferior derecha
  • conectar LED strip Vcc en conjunto -> 3.3 V regular tablero Vout
  • conectar la tira de LED en conjunto -> GND 3.3 V regular tablero GND

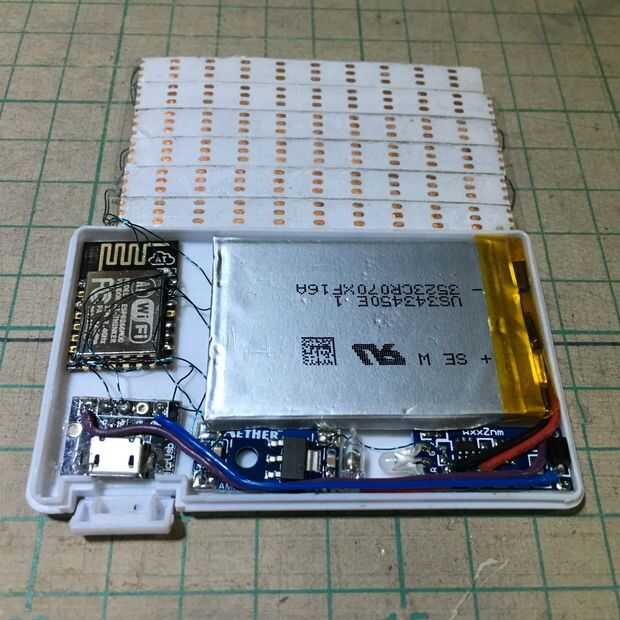

Junta ESP-12E

  • PIN de RESET (PIN 1), EN el PIN (PIN 3), PIN de Vcc (PIN 8) -> 3.3 V regular tablero Vout
  • PIN GND (PIN 15), GPIO15 (PIN 16) -> 3.3 V regular tablero GND
  • GPIO05 PIN -> tira de LED DIN
  • Yo he abusado del micro conector USB D + y D - PIN para Tx y Rx en caso de que deba depurar

Tabla de carga de la lipo

  • Batería + ve -> batería Lipo + ve -> switch -> 3.3 V regular placa Vin
  • Batería - ve -> Lipo batería - ve -> 3.3 V regular tablero GND
  • Vin -> micro USB 5V de Junta
  • GND -> micro USB tablero GND
