Paso 7: Parte 1: construcción de la matriz de LED

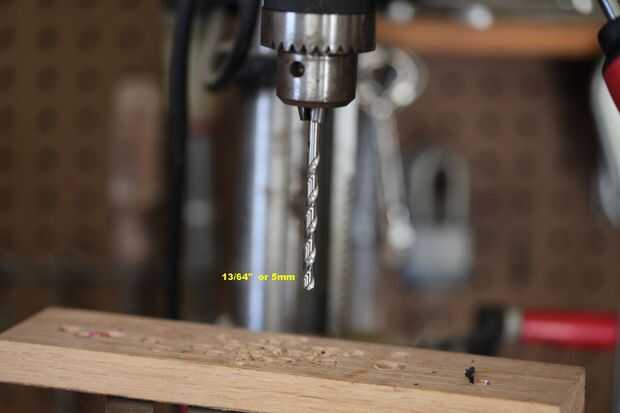

LED espacio – esto es preferencia personal. Mi prototipo fue construido utilizando centros de ½". Después de que lo terminé, pensé que era un poco demasiado mucho espacio así que cambié a 3/8" espaciado. Las dimensiones exteriores de la Junta son 14 "x 14" de 3/8" espaciado y 17 ½" x 17 ½" para ½" espaciado. Los agujeros son 13/64" o 5mm en ambas tarjetas. Usando ½" o centros de 3/8", las piernas sirven los cables de conexión.
Perforación de los agujeros...

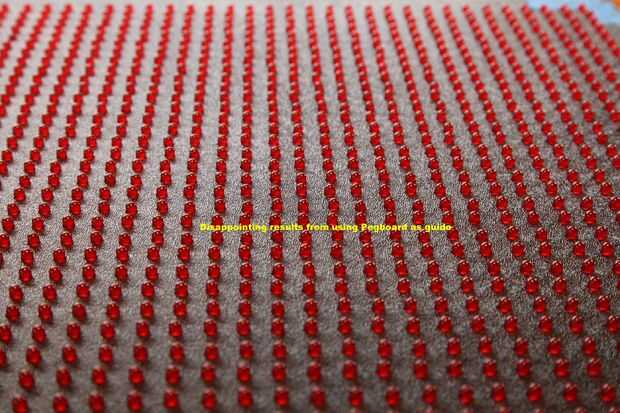

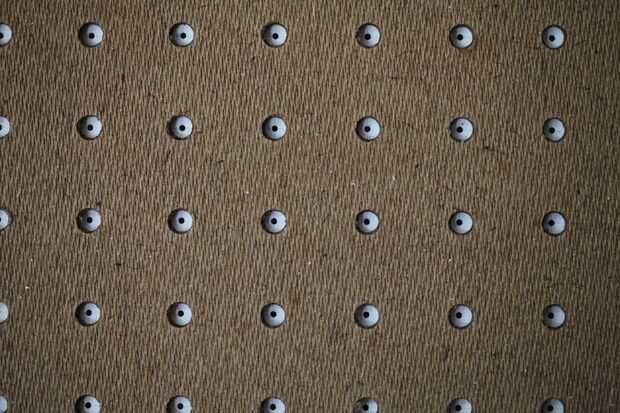

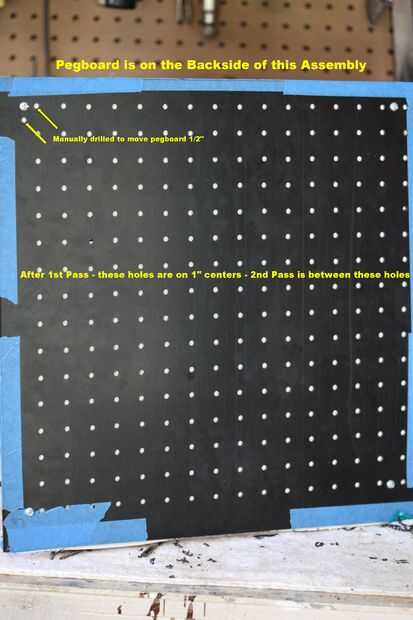

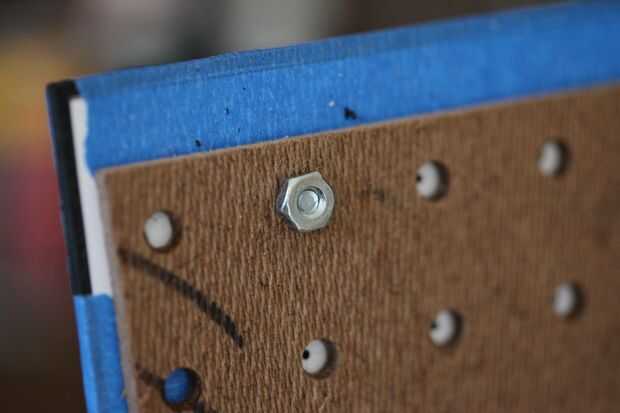

Perforación de 1024 agujeros lleva un tiempo. Mantenerlos en columnas y filas rectas también es un desafío. Para mi prototipo utilicé una pieza de pegboard (1/4" agujeros en centros de 1") como guía. También había impreso una hoja de papel con pequeños puntos en los centros de 1/2". Utilizando la pegboard y el papel como guía, usa 4 tornillos para fijar el perforado de la hoja del ABS. El papel era entre los dos. Taladrar todos los agujeros con los agujeros de perforado. Entonces moví la pegboard ½" a lo largo de las filas y había perforado otro conjunto. Entonces dos veces más para las columnas – otra vez un montón de agujeros! Pensé que esto era una buena guía, ya que taladrar los agujeros con un taladro pequeño. Me ha decepcionado con los resultados. Usted puede ver en las fotos que la alineación no es grande. La diferencia entre 13/64" y los agujeros de perforado de ¼" representaron los problemas.

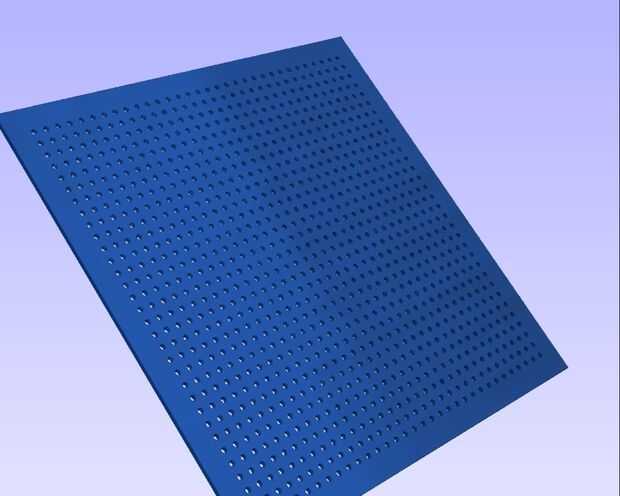

Volví a mi proveedor de plásticos (plásticos Regal) y utilizaban su máquina CNC para perforar los agujeros de esta compilación.

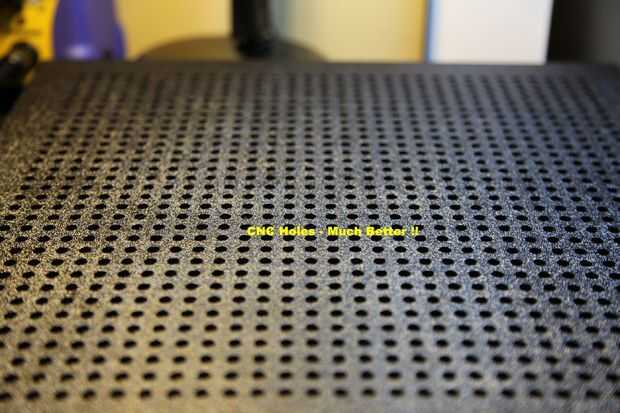

Usted puede ver en las fotos la mejora.
