Matariki papel LED del (5 / 7 paso)

Paso 5: Cinta abajo el LED 1

¿Recuerdas cómo marcamos la pata positiva de los LEDs? Esto es importante recordar ahora los conectan a las pistas del circuito.

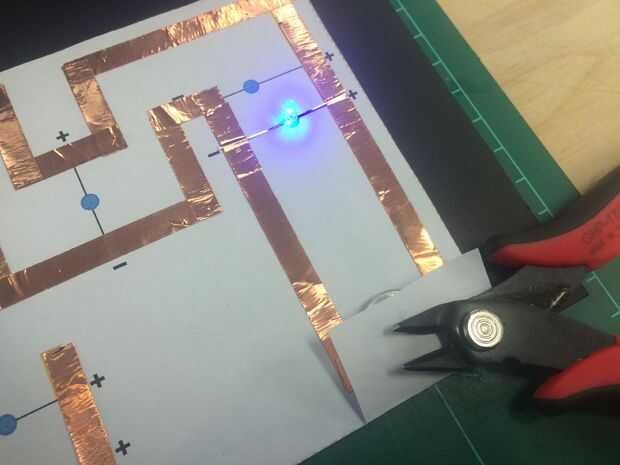

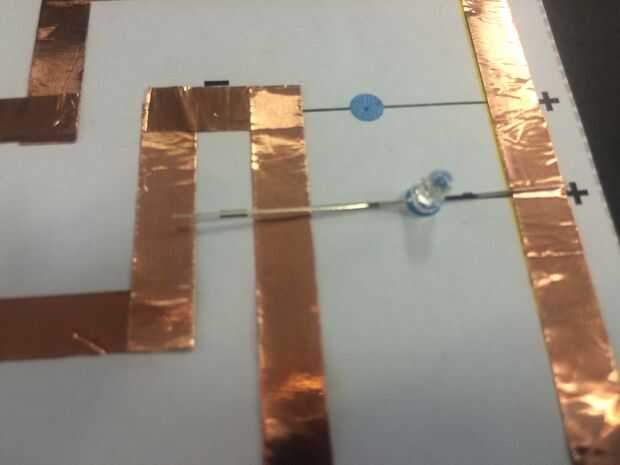

1. tomar un LED y lugar sobre el 1er punto azul, asegurándose de que la pierna (marcada) positivo esté en contacto con el (+) pista y la pata negativa es tocar la pista (-).

2. cortar 2 trozos cortos de cinta de cobre y para cinta de abajo las piernas encima de las pistas de cobre.

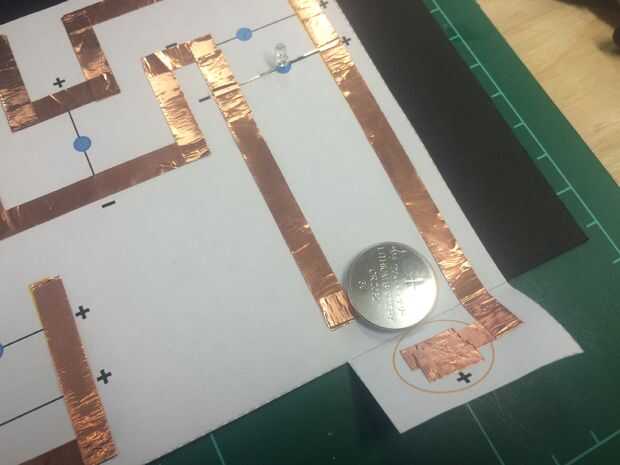

3. para probar que funciona, coloque el lado de la batería (-) hacia abajo en el terminal negativo y pliegan la ficha terminal positivo y pulsado. El LED deberá encenderse.

4. ¿Qué pasa si no pasa nada? Lo primero a probar es la polaridad. Los LED son diodos y corriente sólo fluirá a través de ellos en una sola dirección, de la (+) terminal de la batería, a través de la (+) pierna del LED, a través de la pata (-) del LED, a la terminal (-) de la batería. Probar la batería alrededor de los bancos, y si se enciende ahora, entonces el LED puede ser que necesite cambiar de dirección.

¿5. no hay luz en absoluto? Compruebe que la cinta de cobre en las pistas se solapan y grabado hacia abajo firmemente. También empuje hacia abajo en las piernas para ver si están recibiendo suficiente contacto con el cobre.
