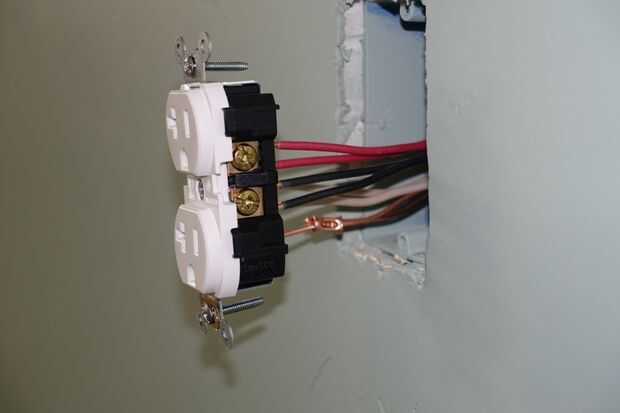

El "neutro compartido" es el principio por que son provisionados 240V y 120 v en el mismo cable para la entrada de servicio en los hogares norteamericanos. Receptáculos comunes también pueden ser conectados de esta manera, proporciona el doble de potencia de cada par de salida. Esto le permite utilizar, por ejemplo, una sierra de mesa y una aspiradora de taller al mismo tiempo, sin disparar el interruptor. También evita que una herramienta de dibujo abajo de la tensión que el otro.
Además, permite una combinación de receptáculos de 120 v y 240 v para instalarse en el mismo cable. Si usted decide en el futuro que desea actualizar a una herramienta de 240V, simplemente puede reemplazar el receptáculo de 120 v con un 240V uno.
Estas son grandes ventajas en talleres, donde pueden usarse cargas de alto amperaje, y donde puede ser deseable una combinación de receptáculos de 120 v y 240 v. Es más económico que instalar muchos dedicado circuitos y proporciona una gran flexibilidad para adaptarse a necesidades futuras.
Principio general:
Un circuito de corriente 120V tiene un conductor de tierra, neutro y caliente. Con cable de 12 AWG, puede entregar 20 amp.
Un circuito neutro compartido tiene un conductor caliente adicional, que está conectado a la fase de oposición. Esto permite un más futuro 20 amperios que se entregará, con la adición de un único conductor. Habrá 240 v entre los dos conductores calientes y 120 v entre neutro y caliente. El neutro solo se tiene que volver el desequilibrio entre las dos pastillitas, así que por ejemplo:
- Si un enchufe está ofreciendo 20 amperios y el otro 0, 20 amperios volverá en el neutro.
- Si ambos están entregando 20 amperios, amperios 0 fluirá en el neutro.
Por lo tanto vemos que es imposible superar los 20 amperios en el neutro, aunque el circuito puede entregar un total de 40 amperios a 120 v.
