Más barato Retro Arcade juego controla codificador siempre! (5 / 5 paso)

Paso 5: Conecte los controles Arcade

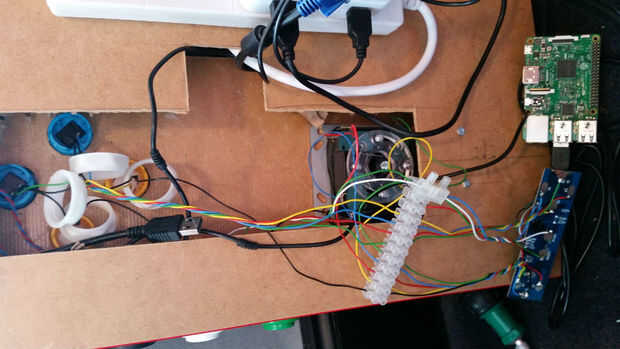

Conectar los controles arcade al otro lado del bloque de cuña. Los controles de arcade ahora toman el lugar de los botones que estaban en el joypad. En la imagen incluida, que busca en la parte inferior de botones de arcade mi PIK3A de la tabla de (a la izquierda) y joystick (a la derecha).

Los cables de los entran en el bloque conector para el codificador de PCB. Puede alambre duro directo al codificador, pero si necesita sustituirlo, eso sería un gran dolor. Mejor hacer desmontable.

Como con la pista de tierra que recorre un lado de todos los pads de botón en el codificador de PCB, mis controles de arcade tienen un cable de tierra que recorre un lado de todos los botones y joystick microinterruptores. De esta forma, es necesario un único cable a tierra, reduciendo significativamente el número de cables.

Enchufe el cable USB del codificador de PCB en la Raspberry Pi, y debe trabajar justo al lado del palo!

Comprueba el acabado PIK3A de mesa con este codificador ultra barato y altamente sensibley tal vez tener un ir en hacer tu propia mesa!
