Más barato I2C (I cuadrado C) adaptador del mundo (5 / 5 paso)

Paso 5: Software y proyectos

Mac OS X y Linux código fuente para trabajar con el adaptador puede ser descargados desde mi sitio web (enlace de descarga está al pie de página). Está escrito en C, y usted tiene que tener gcc instalado (Linux generalmente incluye por defecto, mientras que los usuarios de Mac tendrá que instalar las herramientas de desarrollador que un instalador opcional en su disco original del sistema operativo, o puede descargar gratis de Apple). Código de ejemplo se incluye para la lectura de un sensor de temperatura, destella un BlinkM "smart LED," escritura y verificación de una EEPROM serial, lectura de un controlador de la Nintendo Wii Nunchuk (sólo Linux) y comunicarse con una tarjeta controladora de servo.

Desafortunadamente este esquema del adaptador no es compatible con todos los sistemas. Soporte para DDC no tiene el mandato, así que no todas las tarjetas de videos apoyan esta capacidad. He tenido suerte hasta ahora con sistemas Mac que tienen gráficos ATI o Intel chips y sistemas basados en NVIDIA están fuera de suerte. En el lado de Linux que he probado solamente con éxito una IBM ThinkPad A31p (gráficos de ATI), pero no funcionaría con un Asus EeePC (Intel).

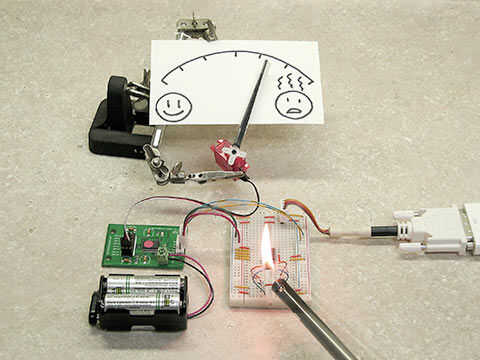

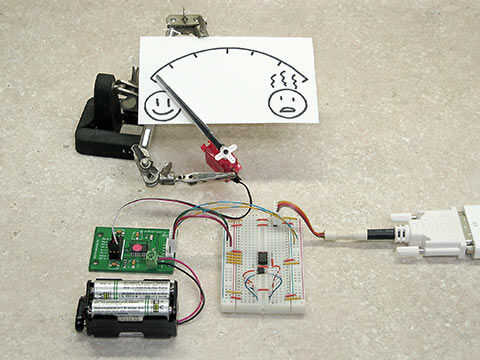

Las imágenes aquí muestran una plataforma de prueba que demuestra varios dispositivos I2C en acción. El equipo continuamente periódicamente lee la temperatura de un sensor de temperatura I2C, registra estos datos en un chip EEPROM serie I2C (sí, sólo puede imprimir a un archivo, pero esto fue demostrar aún más aplicaciones de I2C), y luego un servo (a través de un controlador I2C) sirve como un dial indicador improvisado. Con el código de biblioteca y de la muestra para estos dispositivos ya en el lugar, sólo tomó unos minutos para armar este demo (y sobre todo fue en la fabricación de la esfera del indicador).
