Marquetería del corte del laser (2 / 5 paso)

Paso 2: Compensación de corte de láser 1

La mayoría del diseño de mis proyectos se realiza utilizando Inkscape. Es una fuente libre, abierta, editor gráfico de vectores que tiene un buen conjunto de características. Puede hacer salir archivos dxf que es requerido por el software de corte de láser. Hay al menos 2 posibles formas para compensar el corte dentro de inkscape y ambas producen resultados similares.

El método de inicio

Inkscape dispone de una función específica para dibujar un contorno alrededor de un trazado existente.

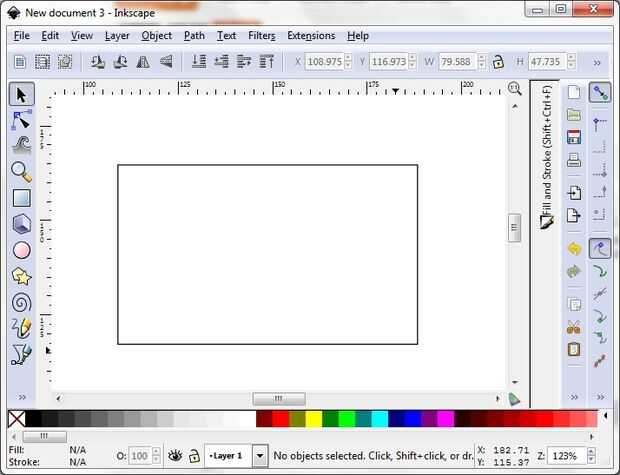

1) comenzar dibujando la forma que desea cortar. Esta es la forma que se interrumpe en la materia prima y hará un bolsillo que usted inserte la chapa en.

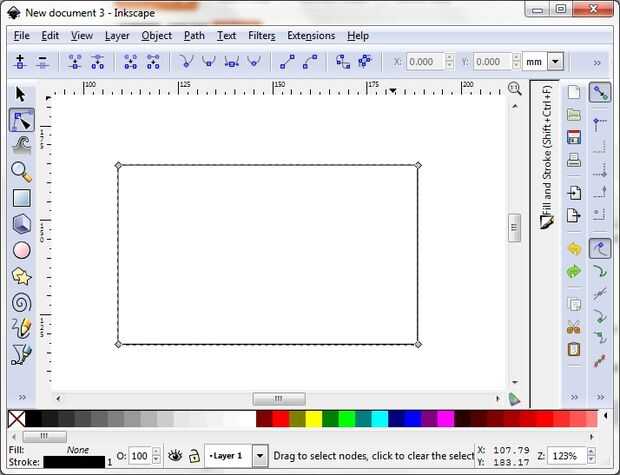

2) convertir la forma un camino. Seleccione el objeto y luego haga clic en trazado -> objeto a ruta. Te darás cuenta que mi objeto ahora tiene un nodo en cada esquina.

3) hacer una copia de esta forma, esta copia será modificada para convertirse en el contorno de la chapa.

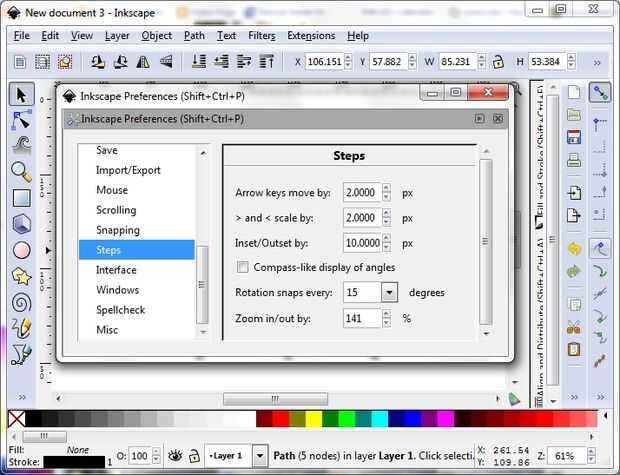

4) el paso del principio necesario de instalación. Vaya a archivo -> Preferencias de Inkscape, se abrirá la ventana de preferencias. En el menú de mano izquierda Desplácese hacia abajo para la configuración de paso. Aquí es un valor para la distancia de inserción/principio. Esto se mide en píxeles así convierten la distancia en píxeles (0,1 mm = 0.354 px) y las preferencias

4) ampliar la forma haciendo clic en la ruta -> Inicio

Esto le dará una versión ampliada de la ruta inicial. Te preguntarás si 0,354 píxeles en realidad va a hacer mucha diferencia pero pegan juntas eso ya es 0,5 mm 5 piezas gap que empieza a ser notable.
