Paso 4: Preparando el ATTINY45

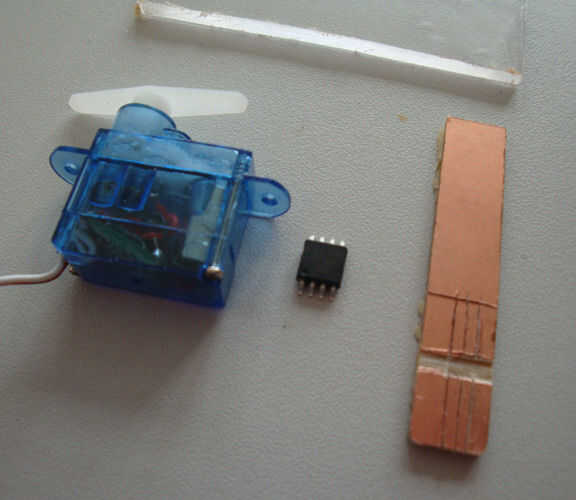

Corte tres líneas al lado de uno en el cobre del PCB.
Atraviesan una línea gruesa justo en el medio
Asegúrese de que con el medidor de voltaje que las tiras de cobre no están conectadas ya.
Posición el ATTINY45 en las tiras de cobre
La soldadura de los alambres finos a los pines como este:
- LED: PB3 (y GND)
- LDR: PB2 (y VCC)
- resistencia: PB2 (y GND)
- Motor servo: PB1 (y VCC y GND)
OK, que no se olvide de conectar los seis cables en para el programador:
- MOSI: PB0
- MISO: PB1
- SCK: PB2
- RESET: PB5
- y GND y VCC
(véase de la hoja de datos de ATTINY45)

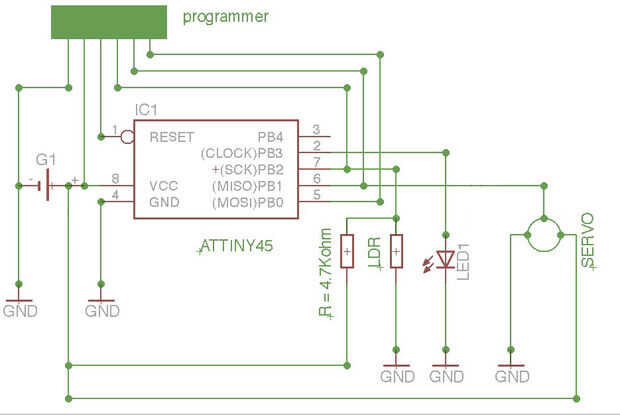

He añadido un águila como esquemas.

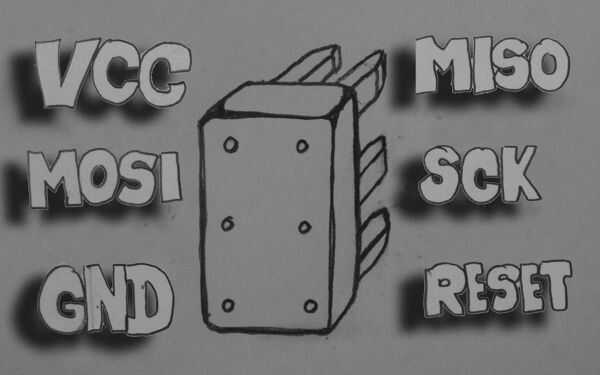

Mi programador es AVRISP mkII, que significa el MOSI, MISO SCLK, junto con reiniciar VCC y GND conexiones se utilizan. Yo uso un conector para como el dibujo.
