Paso 6: Hacer un recinto

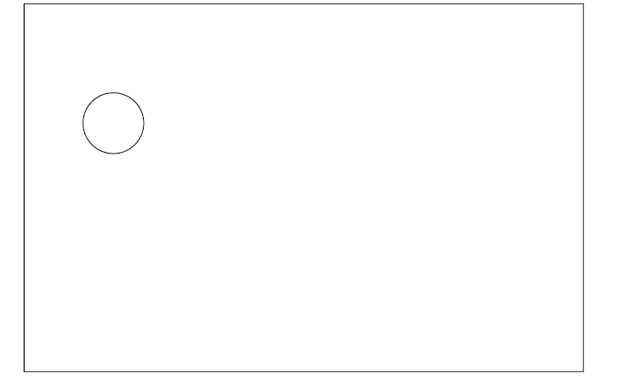

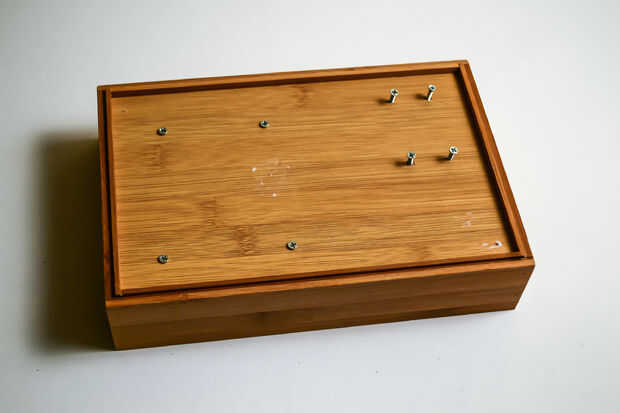

- Corte la plantilla de illustrator en base placa de acrílico encontró aquí
- Perfore un agujero en el recinto para el conector jack.
- Taladre un orificio cuadrado de la placa de Arduino usb.

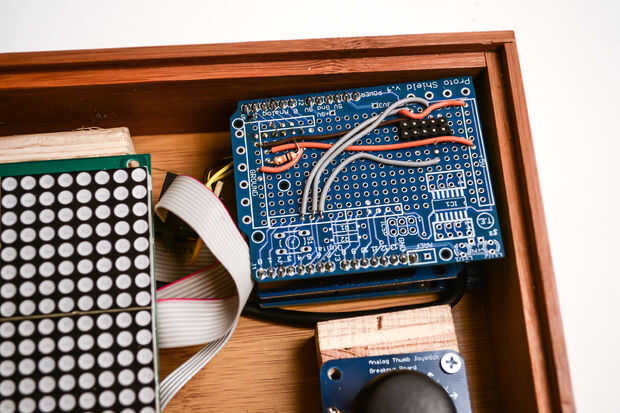

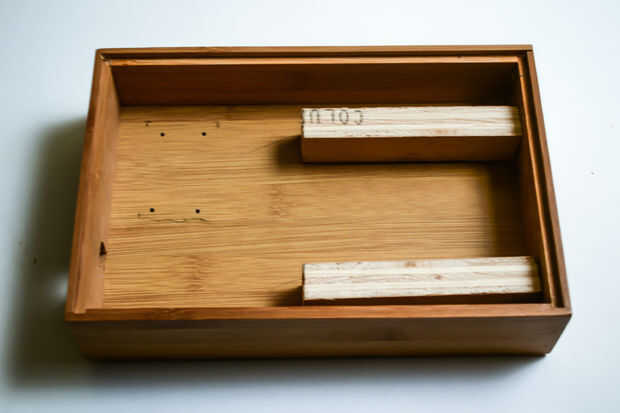

- Cortar un par de piezas de madera cuadrado del espesor adecuado para montar la matriz y el joystick.

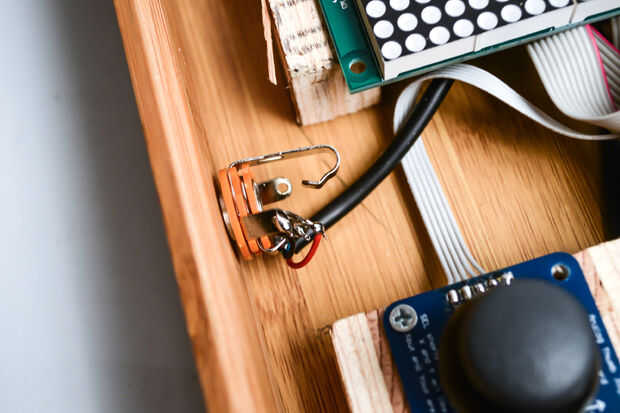

- Conecte un cable de audio de la GameDuino al conector de jack (o por supuesto sólo puede utilizar el conector montado en el GameDuino.
Taladrar un agujero cuadrado:
Taladrar un agujero cuadrado en una caja de madera ha demostrado para ser una tarea difícil. Todavía tengo que encontrar la solución perfecta para él. En este caso, mi solución fue usar un taladro, una broca pequeña y una broca más grande.

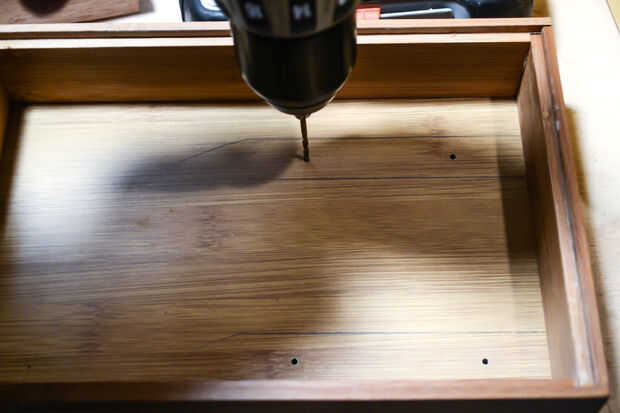

Comenzar marcando con un lápiz la zona aproximada donde el agujero debe estar. Luego perforar muchos agujeros minúsculos dentro de esta área. Ya que puede ser difícil conseguir la colocación precisa del orificio cuadrado suelen comparar con la placa de arduino para ver qué áreas falto. Cuando se han perforado suficientes orificios para la madera a ser porosa luego use la broca más grande para quitar todos los bits sueltos.
Encantaría saber si alguien tiene una mejor manera de hacer esto?
