Paso 4: Cableado de la electrónica

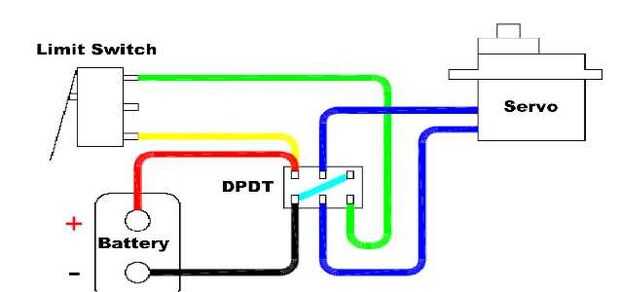

Para conectar el cableado, mira el dibujo que hice de la gancho. Es bastante sencillo.

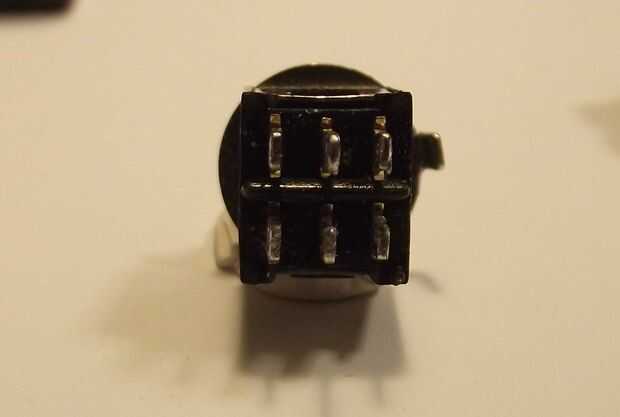

Tome el interruptor de palanca DPDT y mirar la parte posterior. Hay seis terminales para soldar a.

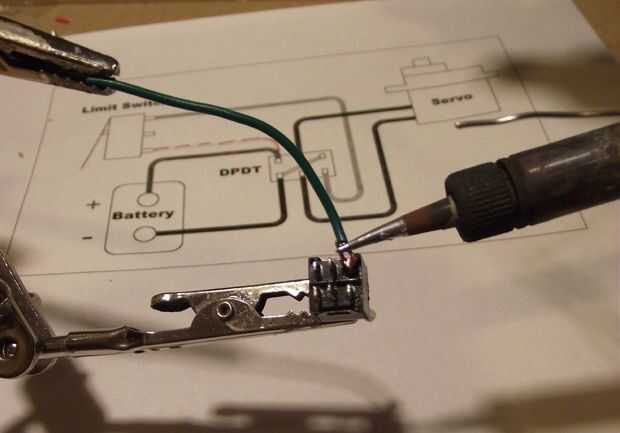

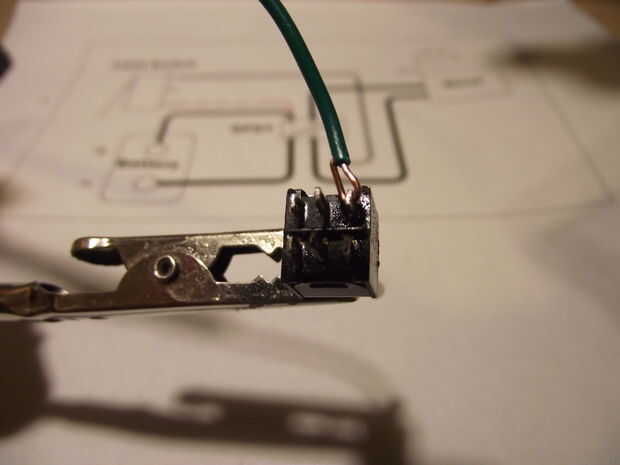

Primero el jumper de la parte inferior izquierda a superior derecha de la soldadura.

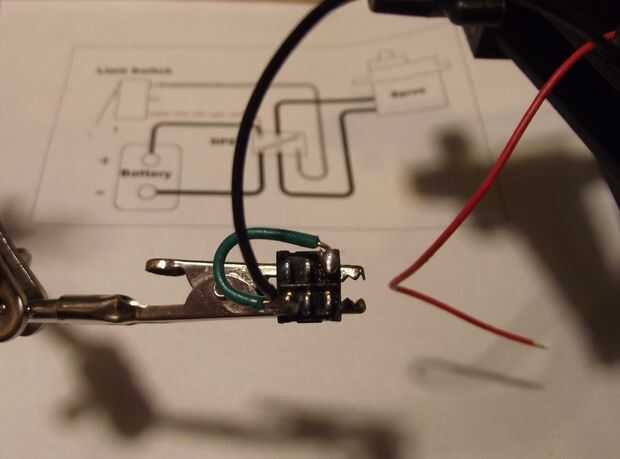

Cable negativo de la batería también se sueldan al terminal izquierdo inferior, también lo hacen los dos al mismo tiempo.

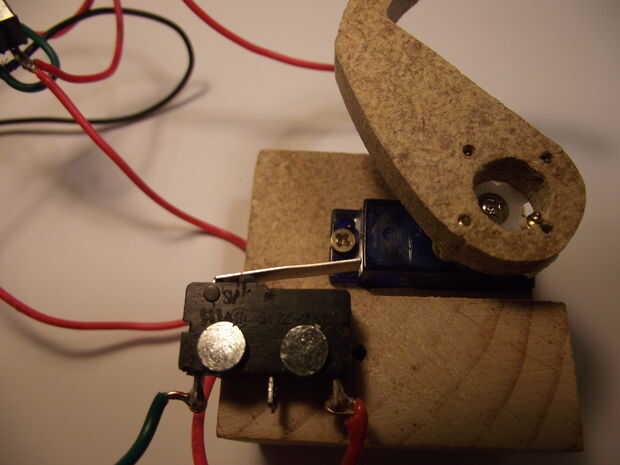

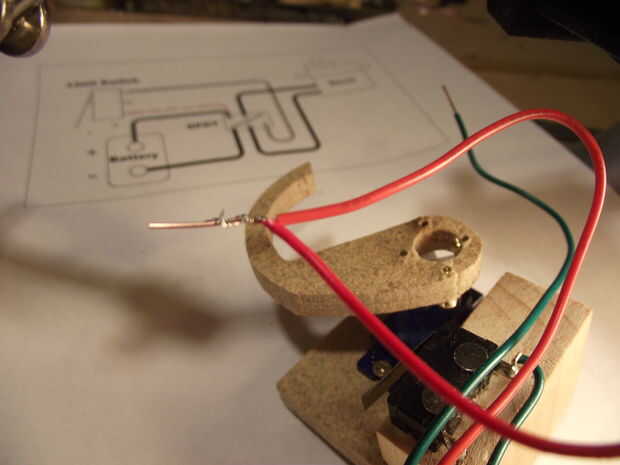

Usted tendrá que soldar los cables en los terminales exteriores del interruptor de límite como se muestra. Nota que el cable positivo de la batería y el interruptor de límite "fondo" será tanto soldarse al terminal izquierdo superior de la palanca.
El motor servo tendrá dos cables, un positivo y un negativo, que son realmente sólo adelante y atrás de la rotación. Tirar una batería y probar de ambas maneras y usted puede averiguar dónde va cada uno.
El interruptor de palanca en una posición se moverá hacia la derecha y al cambiar el tensor, debe invertir. Cuando encienda la máquina inútil, desea cambiar para estar en la posición "up" para que el brazo pueda salir y empuje hacia abajo.
A pesar de que el brazo parece que se da vuelta apagado cuando hace presión sobre la palanca, realmente está invirtiendo la dirección del servo. Es la carrera que realmente se apaga la máquina.
Vean mi video por debajo de la prueba. Si su movimiento es similar, entonces estás listo para proceder al siguiente paso.

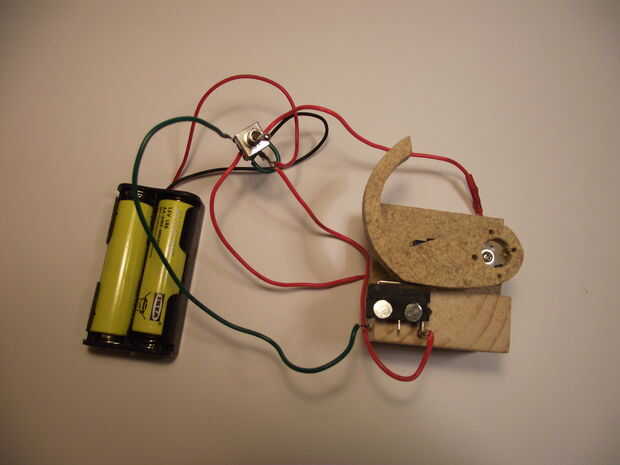

Una vez que la máquina es cableada y probada, es hora de poner todo esto junto.
