Paso 1: Mi mecanismo y cómo funciona
(Nota: las fotos fueron agregadas más tarde. Los dibujos fueron hechos de la memoria. Hay una discrepancia. Los dibujos muestran el paso de guión en el lugar equivocado. Revertir la situación del guión para hacerlo en el extremo opuesto. Comparar con las fotos).

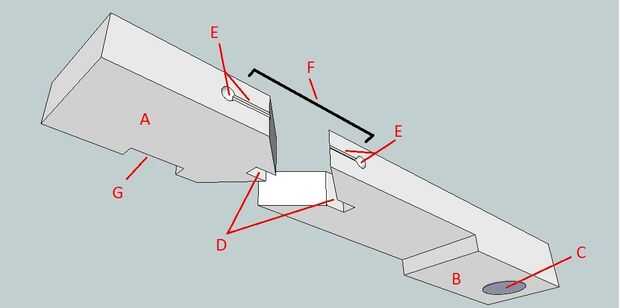

Este es el mecanismo deslizante de la máquina de gumball que hice. Es mi propio diseño. Las dos piezas principales se designan como "A" y "B". En Resumen, una moneda se inserta a través de una ranura de arriba (no se muestra.) y sus bordes encajan en las ranuras marcadas como "d". El operador inserta en el extremo izquierdo de la "a". La moneda empuja a "B" y desplaza hacia adelante. La gumball cargada en el orificio «C» de un tarro invertido arriba se empuja hasta que se alinee con otro agujero más abajo en el bastidor de la máquina de gumball (no mostrado), y rollos de la gumball por un canal (no mostrado) para caer en una taza en el exterior de la máquina (no mostrado). Cuando el operador comienza a tirar de la corredera "A" de nuevo a su posición original, se libera la presión en los bordes de la moneda y cae a través de una ranura por debajo en una moneda caja (ranura y moneda no se muestra). Parte "F" es un pedazo de alambre doblado. Se desliza en ranuras en el canal y agujeros redondos por las dos "E" s. "F" activa "B" cuando "A" comienza a ser retirado a su posición original. Esto también tira "B" a su posición original para que un chicle nuevo puede caer en el orificio «C» de la jarra anterior. Aunque se muestra demasiado pequeño en el gráfico, los agujeros redondos que forman parte del Routeado de "E" en cada pieza son un diámetro lo suficientemente grande que si alguien empuja "A" sin una moneda en la máquina, "A" se mueve sin causar daño interno, pero "B" no se mueve hacia adelante y no gumball se dispensa. Hacer los agujeros redondos en "E" más grande en la actualidad. Hay suficiente tensión en "B" suministrado por un manantial de luz desde abajo que no se desliza cuando la máquina se inclina. "G" es una hendidura en el lado de "A" que se monta sobre un perno vertical para limitar el recorrido de la "A" por lo que no puede ser empujado hacia adentro demasiado lejos, ni se retiró de la máquina.
"A" y "B" están hechos de un bueno, pero barato madera Close-grained y trabajado fácilmente. El extremo más grueso de la "B" es tan grueso como el diámetro de los chicles que se va a utilizar más sólo un poco más, quizás un poco menos de 1/16 de pulgada. El agujero marcado "C" debe ser un poco más grande en diámetro que el chicle más grande en un paquete del tipo usted compra y usa.

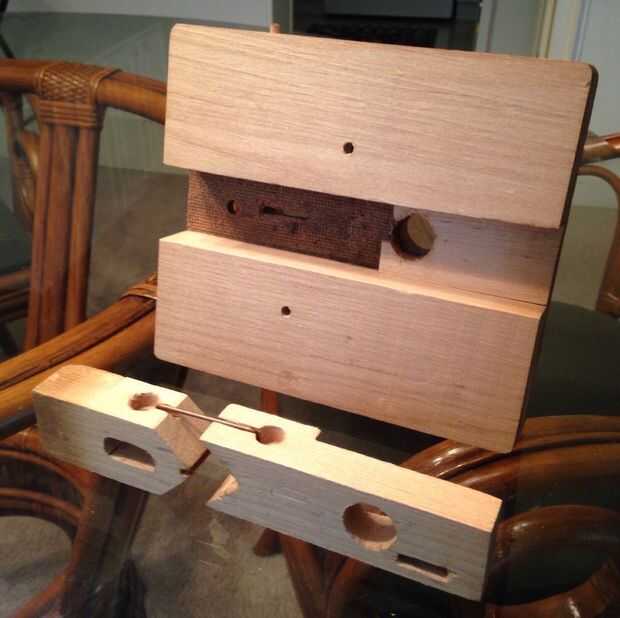

La foto muestra la máquina real que hice. Pude obtener de mi hija y dimensiones reales. Estoy trabajando en estas fotos de un iPad y estoy obligado a usar notas de texto, que hacen difícil la precisión. Busque fotos en otros pasos y la información dimensional para obtener un conjunto completo de medidas.
