Paso 5: Simular el diagrama de estado
Otra característica interesante de Yakindu SCT es que puede simular el diagrama de estado sin escribir ningún código previamente. Puede probar si su máquina de estado hace exactamente lo que querías hacer.
Simulación de un diagrama de estado es muy fácil. Haga clic con el botón derecho el archivo .sct en Eclipse / SCT, seleccione Ejecutar como y luego Estado.

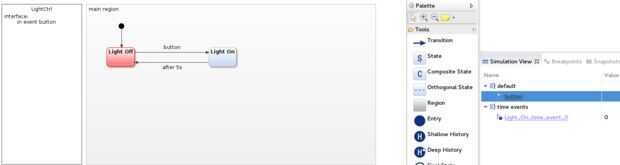

Se abre una nueva perspectiva. Usted debe ser capaz de ver que el primer estado es rojo, esto es el estado activo. (Echa un vistazo a la imagen) A la derecha, allí debe estar la vista simulación abierta. Puede simular el evento de pulsar botón haciendo clic en el botón de word en la vista de la simulación en la parte inferior derecha. El estado activo debe cambiar de apagado a encendido. Después de cinco segundos, o después de hacer clic en el evento de tiempo Light_On_timer_event_0, el estado activado cambia a Luz apagada. Fantástico! Ahora vamos a ver cómo hacer que funcione en un Arduino.
