Paso 18: Finalizar la configuración del controlador

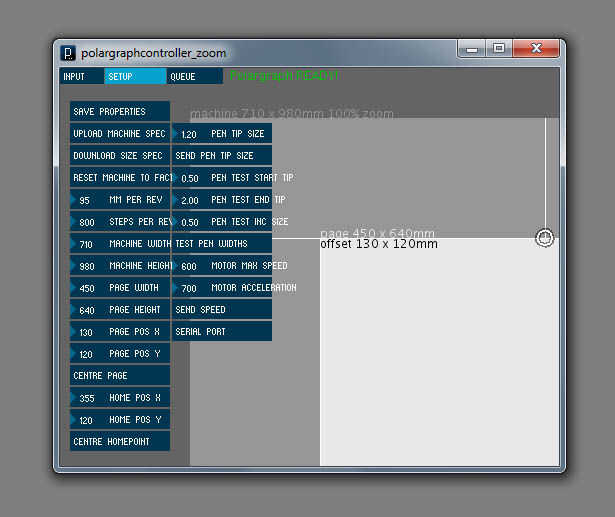

Iniciar el controlador nuevamente y cambiar a la pestaña de configuración.
Conjunto de:
anchura de la máquina de
altura de la máquina
Introduzca los valores sólo mide, en milímetros. Altura no es realmente importante ya que no afecta a la geometría, que afecta cuánto aparece en la pantalla, así que exacto si se puede. Podrás ver la máquina de cambio de tamaño en pantalla al ajustar estos valores.
También puede cambiar el ancho de la página aquí y la posición de la página. A menos que tenga una máquina mucho más amplia que esto, deja aunque Página pos y como 120.
Aparte de eso, posición y tamaño de página es una ayuda puramente visual para hacerle su dibujo apropiadamente el tamaño. Centro de la página horizontalmente con el botón de la página del centro .
El punto de inicio tiene una posición por defecto que es donde marcó en su tabla en el último paso, es decir, a medio camino entre el borde superior de la máquina. Haga clic en Centro homepoint reset si va por mal camino, y usted puede fijar a cualquier lugar que desee si no desea que (por cualquier razón).
Ahora Guardar propiedades otra vez así que no tienes que entrar en esto otra vez!
Edición avanzada
Si está utilizando diferentes motores y diferentes piñones, cambiar:
- stepsPerRev: esto es cuántos pasos sus motores tienen por la revolución. Bueno, es realmente _double_, porque estoy usando un estilo de paso intercalada en el software - crea clase de pasos intermedios. Mis motores paso a paso tienen 400 pasos por revolución, así que entro en 800. Tuyos son probablemente 200, modo que debe poner a 400.
- mmPerRev: se trata de cuánto cable se extiende por la revolución. Es esencialmente la circunferencia de la rueda dentada, aunque con estos cordones con cuentas, realmente la longitud de 8 secciones de grano.
- multiplicador de paso: (no se muestra en la imagen...) Se trata de cómo muchos micropasos puede hacer que la máquina entre los pasos grandes. Para esta máquina, a 1.
Si cambia esta configuración, usted es mejor apagado reinicio luego de la aplicación. Hay un montón de otros cálculos basados en estas cifras, por lo que es más seguro un nuevo comienzo.
