Máquina CNC de frambuesa Pi (1 / 8 paso)

Paso 1: Materiales y construcción

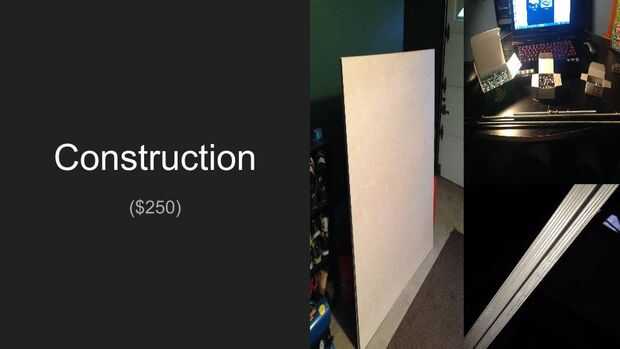

Nuestra mejor apuesta para el material, que sería ser más eficiente, pero más confiable, es madera contrachapada de abedul Báltico. Yo y mi maestro de split (2) hojas de la misma. Una hoja fue 3/4 de pulgada, y el otro 1/2 pulgada, esto bastaba un montón. Ambos pagado $36 cada una, por lo que era aproximadamente $72 para ambas hojas en madera de Lenco. También usé tacos y 1/4 de pulgada tornillos de cabeza philips perno juntos el pórtico, y usadas 3/8 roscado de barras usted puede conseguir en The Home Depot. Además de algunas piezas misceláneas que no puedo pensar. Todo vino a alrededor de $250, esto depende de cómo hacer su máquina. También, he utilizado ángulo aluminio y skate rodamientos para mis rieles y vagones, tengo cien rodamientos en Ebay para $40, más usted compra el menor costo por rodamiento es. Usted puede encontrar el aluminio ángulo en The Home Depot. Recientemente he añadido una lista de piezas, costo y donde conseguir todo.
