Máquina CNC de dibujo (1 / 4 paso)

Paso 1: Hardware y materiales

Por ahora se mostrará solamente los requisitos para el control de la CNC a través de botones. Las otras partes que se describe para el proyecto completo serán incluidas y explicadas aquí en las semanas siguientes.

Para construirlo se divide el proyecto en 3 subdivisiones principales: la parte mecánica, la parte eléctrica y la parte de software.

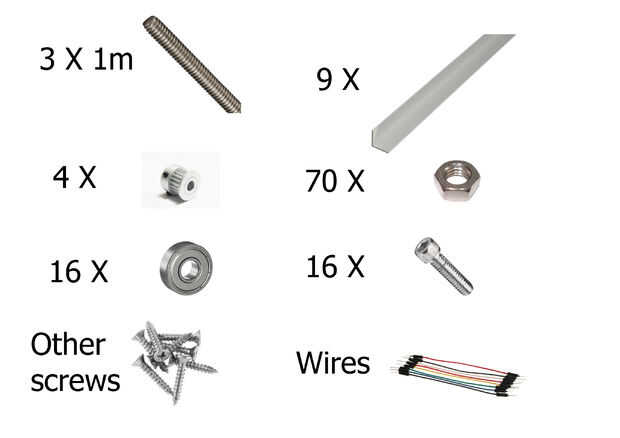

Materiales para la parte mecánica:

Correa de distribución de GT2 -3 x 1 m

-Poleas de X GT2 4

Barra -3 x 1 m roscado

Rodamientos de diámetro interno -16 x 8 mm

Tornillos -16 x 8 mm (debe quedar con los cojinetes)

-70 x 8 mm las tuercas

-9 x 1 m 90 grados aluminio esquina perfil 25 x 25 mm)

-tablones de madera: 2 X 58 cm x 5 cm x 2 cm, 1 X 24 x 6 cm x 2 cm.

Otros materiales:

-tornillos de varios tamaños

-destornilladores

-la Sierra

-un taladro con brocas de 3mm y 8mm

-cinta de pato

Materiales y elementos para la parte eléctrica:

Hardware:

-Junta de desarrollo de FPGA Junta arty Artix-7

-PmodBTN

-2 x Digilent DC Motor/caja reductora (cociente del engranaje del 1:19)

-2 X PmodHB5: Driver puente H con insumos de retroalimentación

-2 x Servo GWS: S03TXF STD

-Montaje del Motor solo

Materiales:

-autobús de cable 1,5 m

-10 de macho a hembra de los cables

más cables - annnnd

La parte de software:

-Vivado diseño Suite WebPACK
