Mapeo de las tripas de un teclado (5 / 7 paso)

Paso 5: Trazar las huellas

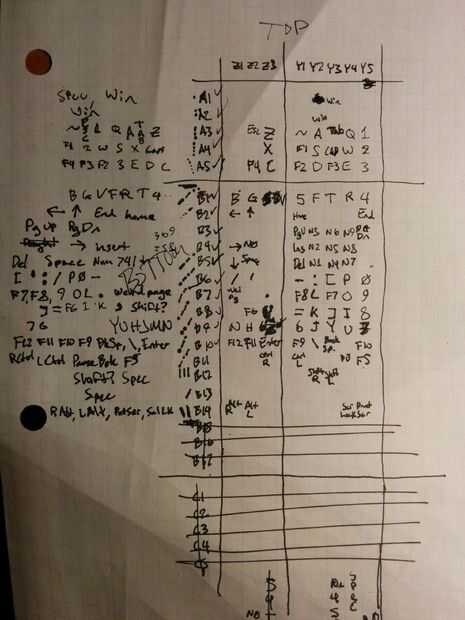

Ahora consume parte del tiempo duro. Me tomó alrededor de 2 horas para trazar todas las trayectorias. Antes de iniciar, configurar una tabla como la de la segunda foto. Es un poco desordenada, pero la idea general es allí. Cada columna era un diverso perno superior, y cada fila era un perno de fondo diferentes.

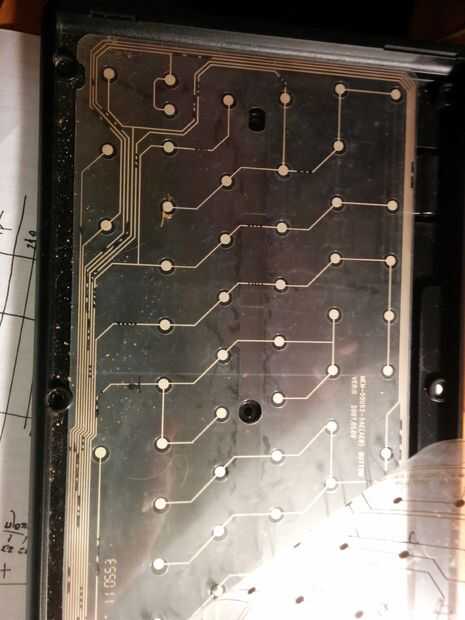

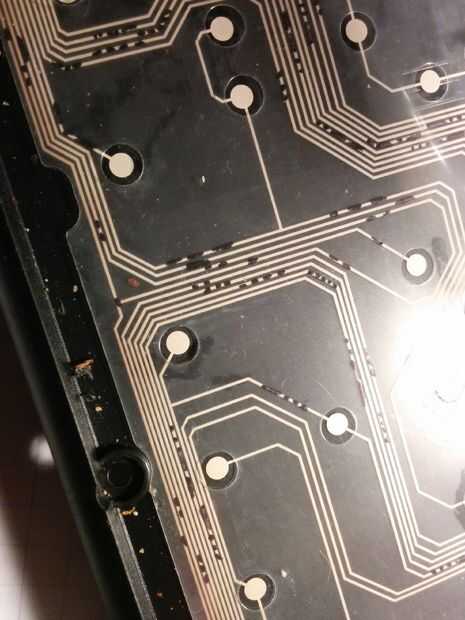

Ojos penetrantes puedan haber visto que utilicé una serie de puntos y guiones en cada rastro (las líneas). Cada rastro tenía su propio conjunto de guiones y puntos. Cada pocos centímetros, marcó esta serie. Esto ha ayudado enormemente con mantenerse con el cual los rastros son que cuando hay 8 en paralelo. Hay algunos ejemplos más de mis huellas en las otras fotos.

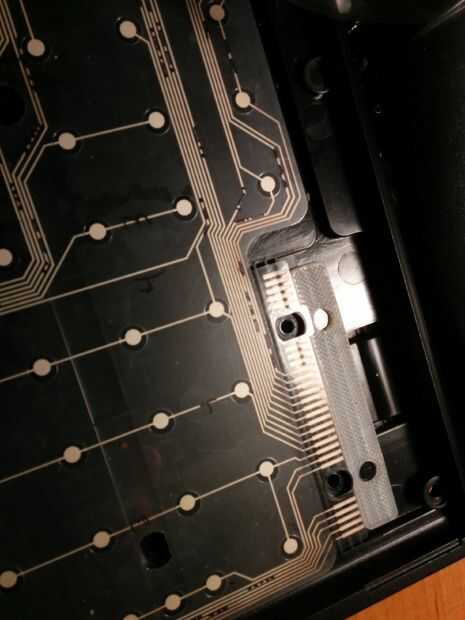

En el lado izquierdo, he marcado que las llaves estaban en el rastro para que pin, junto con mi conjunto único guión/punto. Como se puede ver en la imagen, B, G, V, F, R, T, 4 y 5 (no realmente marcado aquí, lo perdiste la primera vez) eran todos conectados con el primer conector B, B1. La flecha izquierda, arriba, botón Finalizar y botón de inicio fueron atados a B2 y así sucesivamente.

Una vez hecho esto con las clavijas de la parte inferior, empecé a trazar los primeros alfileres. Cuando encontré una llave en ese rastro, marqué en la celda correspondiente.
