Mapa estelar de Arduino (3 / 5 paso)

Paso 3: Colocación de estrella

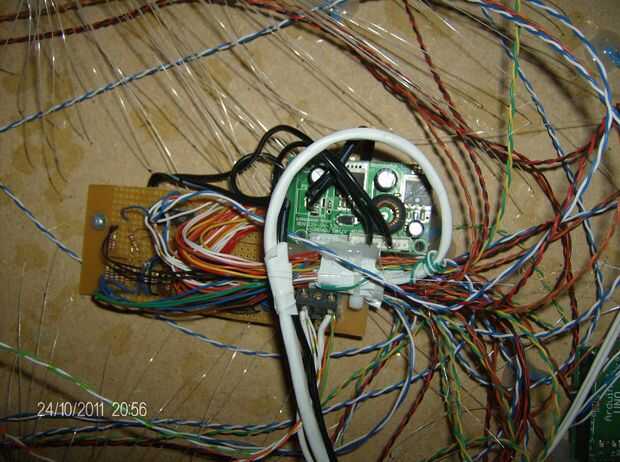

El LED clusters fueron diseñados para funcionar a 12V, pero el Arduino le gusta 5V, usé un DC - DC convertidor de nuestra entrega de inc eBay local supplyer £2,23.

También usé un estándar Arduino Uno y un ic de ULN2003A para amplificar las salidas.

Racimos de LED:
5 mm blanco LED
Resistencias de 510 ohmios

Estrellas:
LEDs de 5mm
LEDs de 3mm
Resistencias de 220 ohmios
cable de alarma de base 8.

Las resistencias de 220 Ohmios fueron cuidadosamente elegidas por mirar en la caja y ver lo que me quedaba. Si calclations son correctos estos deberían haber sido 100 Ohm. Francamente no era le :-)

Pasar un poco mientras que el desmontaje del cable de la alarma, la soldadura en las patas del LED y trence los pares.

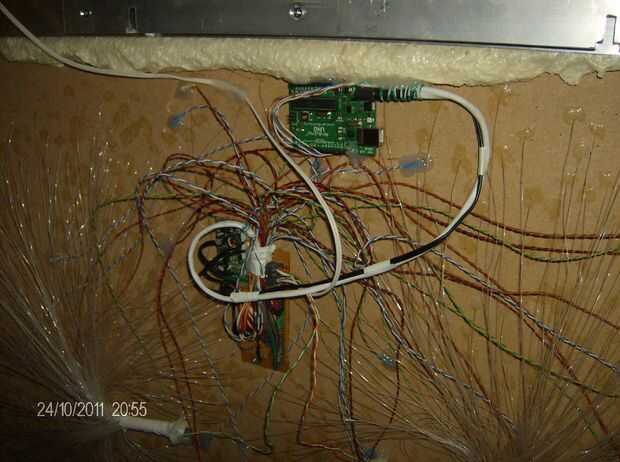

Encontré que ayudó a pone todos los LEDs sobre las localizaciones de estrellas y luego la matriz entera antes de meterlos a la tarjeta.

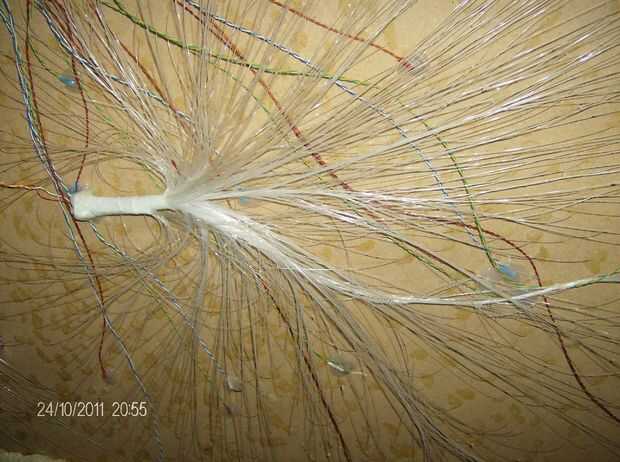

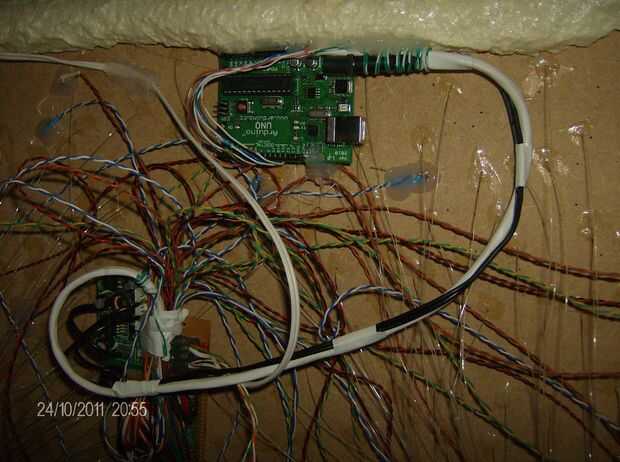

Cuando estés listo Coloque la tabla de pan en un lugar atorníllela en su lugar y ejecutar todas las estrellas hacia fuera. Una vez en lugar de goteo pegamento caliente cuidando que no se demasiado sobre las fibras.
