Mapa batimétrico de Lasercut (1 / 3 paso)

Paso 1: diseño

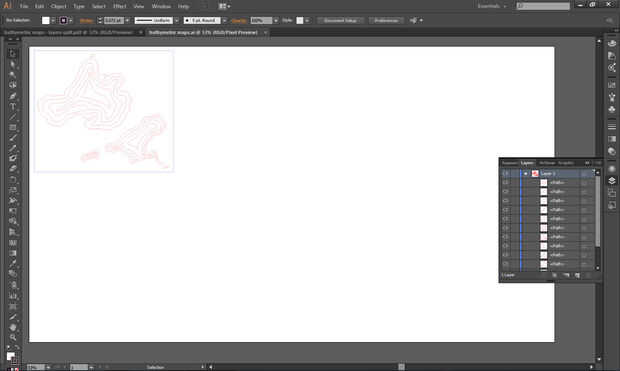

Si tiene suerte, podrá encontrar un mapa batimétrico PDF (vector) que se pueden utilizar las líneas de directamente. En mi caso, pude solo encuentro versiones de trama, por lo que remontar la batimetría en Illustrator, saltando unas líneas. Una vez ha trazado sus líneas, guardar una versión con todos los de la batimetría en el tacto. Lo necesitarás más adelante si usted decide hacer una versión diferente.

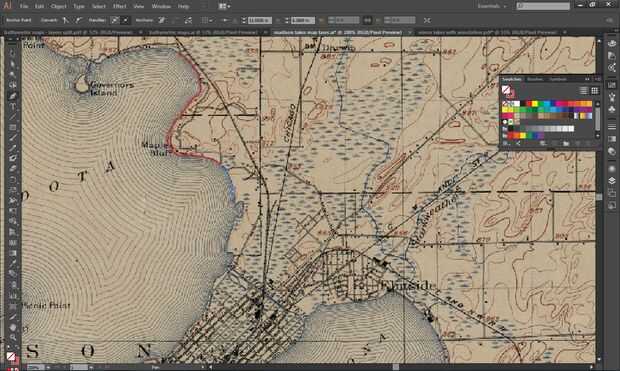

Para rastro, utilizar la herramienta pluma (P). Haga clic en un punto de partida, a continuación, haga clic y arrastre el siguiente para crear las curvas de la derecha, seguir todo el camino alrededor de sus lagos. Puede volver y editar puntos de anclaje específicos o asas (determinar curvas) con la herramienta Selección directa (A) cuando haya terminado.

Para las versiones de papel y cartulina craft, usé 6 hojas con cada esquema en una hoja nueva. Fui por delante y tenía el cortador láser cortar un cuadro alrededor de mi papel, en lugar de depender del tamaño de mi papel, porque quería asegurarse de que ellos estaban alineados perfectamente.

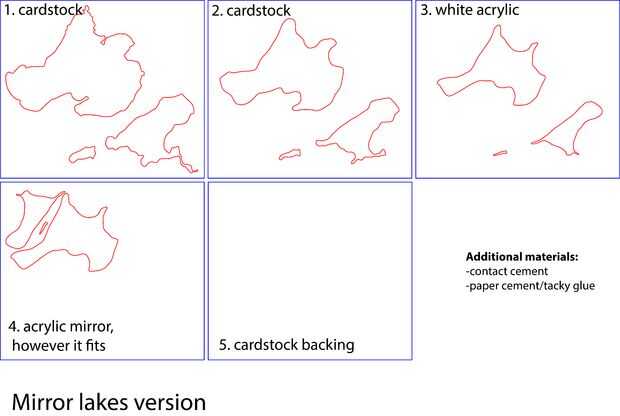

La versión de lagos de espejo era un poco diferente. Quería espejo en la parte inferior de todos los lagos, pero sólo podría encontrar un pequeño trozo de acrílico del espejo en la basura (y no quería comprar alguna), así que corte el mismo acrílico grueso en un color diferente, como de costumbre, luego corta el lago espejo acrílico. Que ajustar el espejo en los orificios de acrílico blanco y había pegado a un cartón de respaldo. Ver imagen anotada.
