Paso 2: electrónica

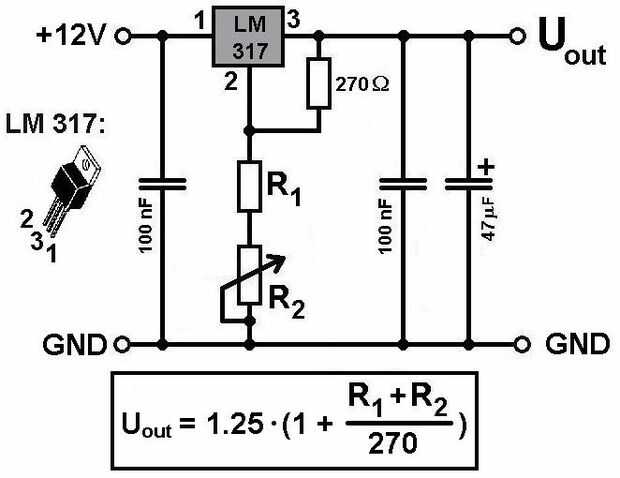

LED necesita una cierta corriente. Si excede los límites, el LED va a morir antes o inmediatamente. Para este proyecto utilizo una fuente de alimentación 12V/3A. Con el LM317 puede construir un circuito de voltaje constante o corriente constante muy simplemente. Para el modo de corriente constante necesita resistencias variables y potente con menos de 1 ohmio. Porque normalmente los potenciómetros no se pueden comprar decidí usar el LM317 como un controlador de voltaje constante.

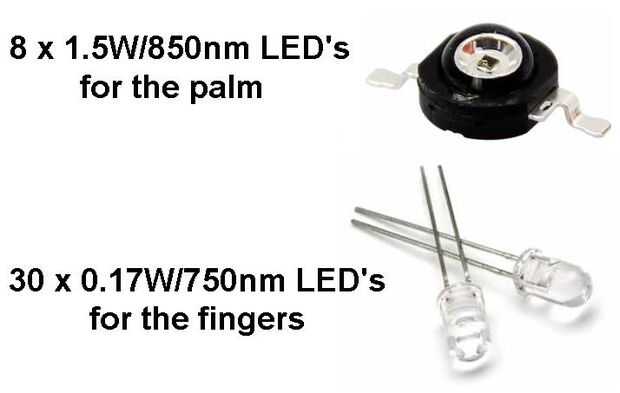

Para aumentar la eficiencia conecté 6 pequeño LED (con 3 o 5 mm de diámetro) en la serie. Para I = 0 mA la tensión entera es 8V de la fe, para = 100 mA f.e. 10 V. Por lo que tienes que elegir los resistores R1 y R2 para variar la tensión entre 8 y 10 V. Para hacer el circuito más seguro debe agregar un resistor en serie. Cinco de esos paquetes de 6 soldado paralelo.

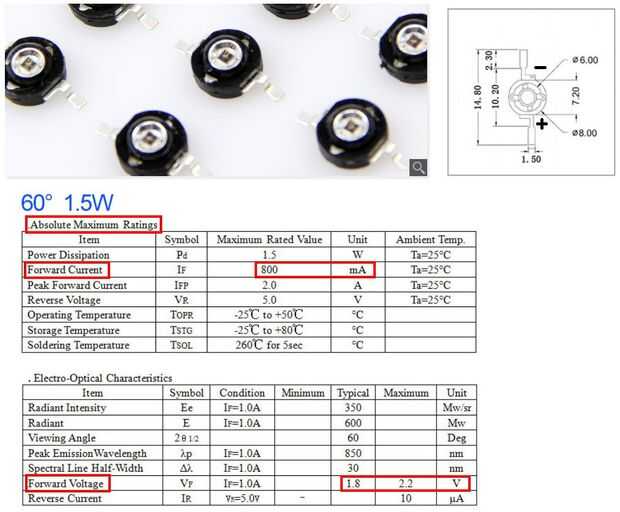

El pequeño LED de para los dedos totalmente 5 x 100 = 500 mA. Cada una de las necesidades de 500 mA del ocho-potencia-LED IR. Soldar en serie de 5 y 3-LED de alimentación. Por lo tanto tengo tres controladores independientes de voltaje LM317.
