Mano prótesis impresión 3D - hacerlo verdadero desafío: por favor voto (6 / 9 paso)

Paso 6: Mecanismo interno

Para hacer este mecanismo modifiqué un gancho de prótesis existente, de Hosmer USA.  Se necesita:

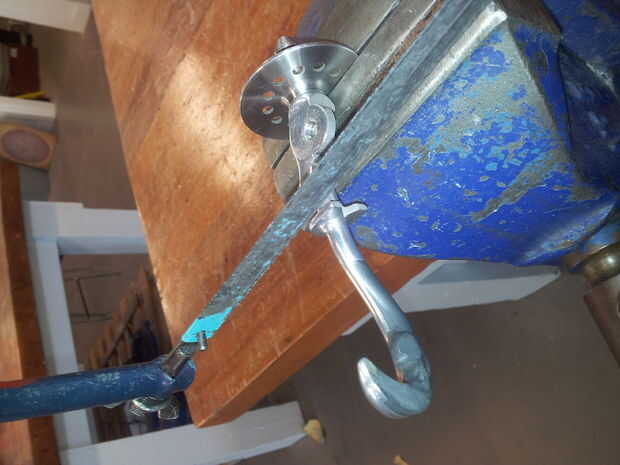

1. desmontar y almacenar los rodamientos internos de forma segura, luego serrar los ganchos se
2. vio el brazo del cable también, pero no totalmente, solo deja un pequeño metal para soldar en.

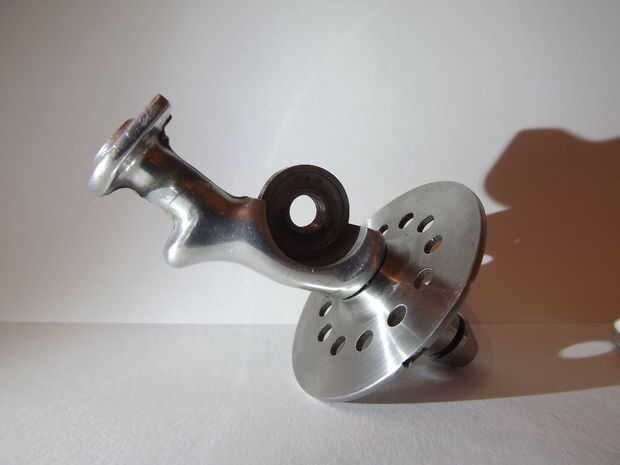

3. tomar alguna varilla de aluminio (el mío era 8x120mm) y doblar en la curva deseada luego soldar esto a lo que era el brazo de palanca del cable. Ahora del archivo y mojado y seco.
4. Taladre un orificio en el nuevo brazo soldado con autógena para formar un agujero de lazo para el cable a ser procesada alrededor.
5. el cableado y algunos tubos de latón, ahora les prensar muy bien.
6. Perfore los orificios y otro agujero para crear el canal para el cableado para caber a través, manteniendo todo el cableado interno. Imprimí una plantilla de taladrado de mi CAD para ello.

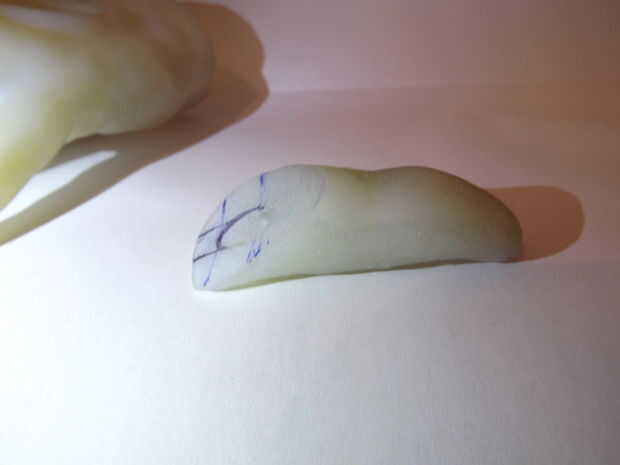

6. Perfore un agujero en el pulgar para el brazo de palanca en la ranura.
