Paso 5: Lo que es

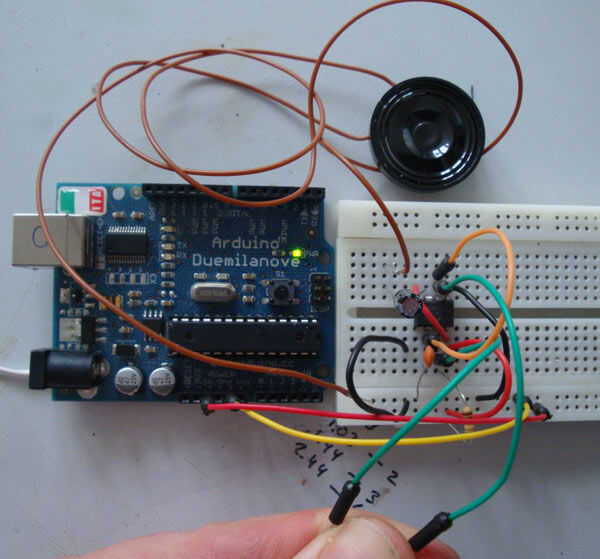

Primero asegúrese de que en un bosquejo con un protoboard que su idea es "electrónicamente". Arduino se utiliza sólo para potencia (4V). Ver el esquema para el cableado, en principio es fácil. Siempre realiza el 555.

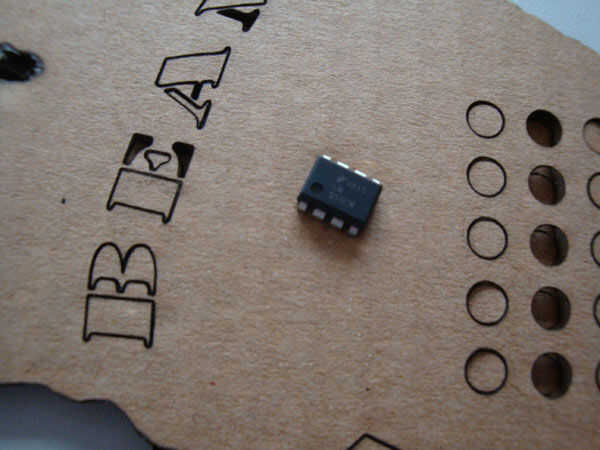

Ajuste el chip

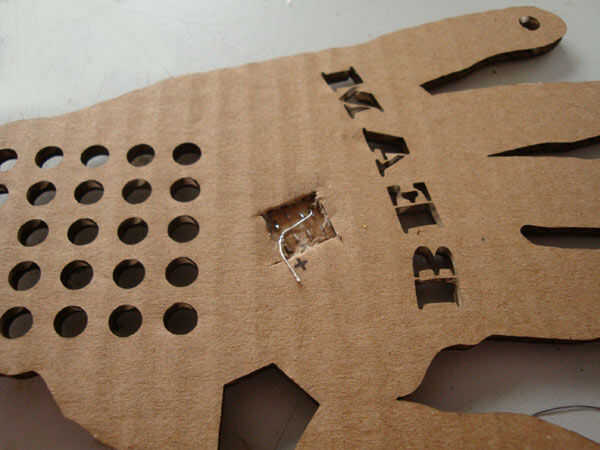

Montar el 555 en la parte delantera de la mano de cartón. Páselo a través. Mi cartón era demasiado gruesa, así que tuve que cortar un pedacito de cartón. (Usted puede incluso hacer esto con el cortador láser.)

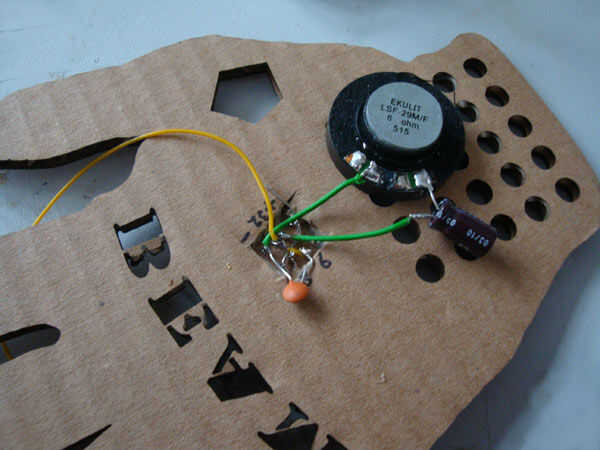

De soldadura
Entonces usted tiene que soldar algunos componentes al chip.

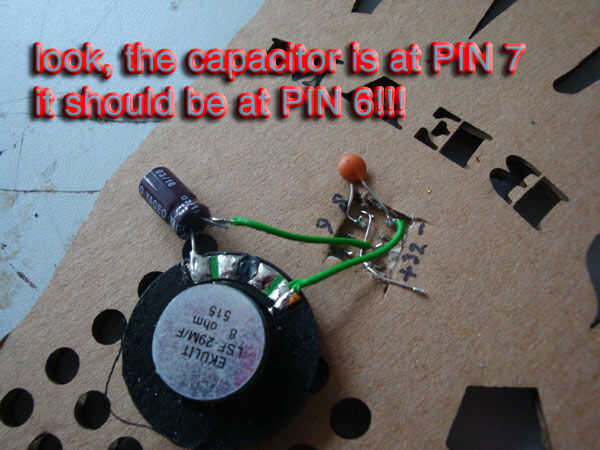

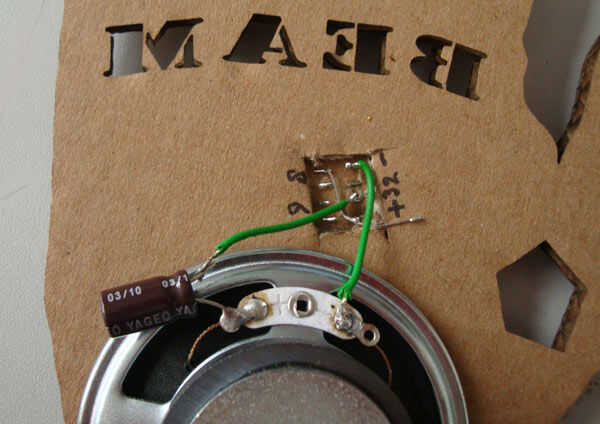

Empecé a conectar el PIN 4 y PIN 8. Entonces el altavoz con la tapa de 10 muF conectado. Luego el resto.
El cableado va el pulgar del PIN 2 y todos los dedos del PIN 7. Mira el circuito de águila del paso 3. PIN 2 va al PIN 6 (y el pulgar). El PIN 3 es la salida para el altavoz. PIN 7 está también para la resistencia de otros. PIN 6 va a la resistencia del cuerpo. PIN 4 y 8 PIN a VCC, 1 PIN a GND.
Gotas en las yemas de los dedos
Usé el estaño de soldado muy grueso para hacer los conductoras blobs en los dedos. Todas las clases de otras posibilidades, siempre y cuando el material es conductor.

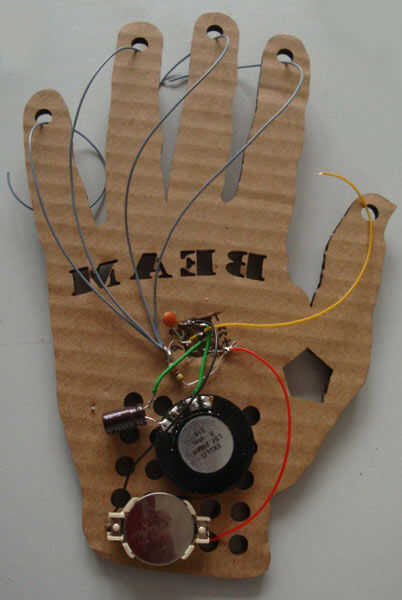

Prueba otra vez
Finalmente la prueba y pegar los cables alrededor de los orificios.
La prueba se puede ver en youtube, un video de 3 segundos!
enlace: http://www.youtube.com/watch?v=WLp9B2OQQqc
Un bono!
El altavoz es magnético, así que usted puede colocar la mano sobre una superficie metálica gratis!
