Mano DIY Pcb de la máquina de perforación (3 / 3 paso)

Paso 3: montaje

Now start assembly

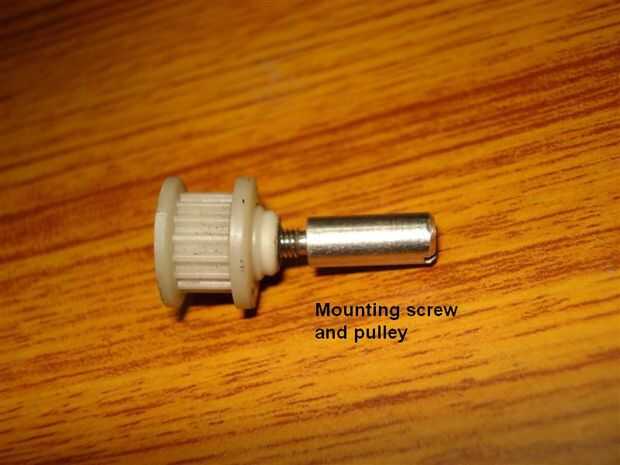

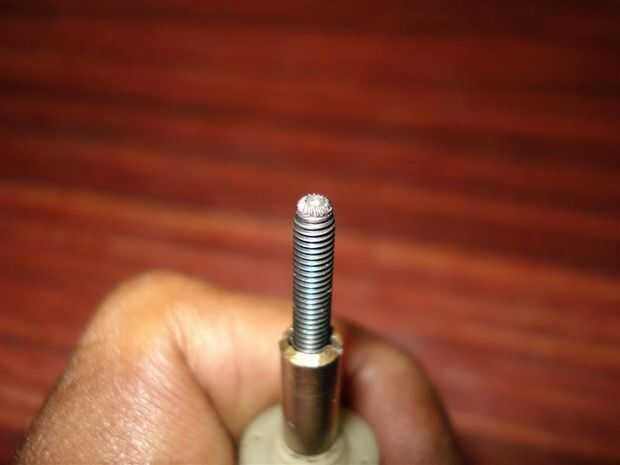

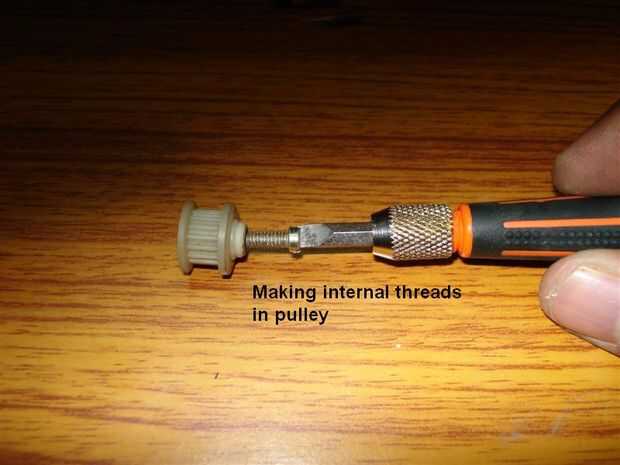

tomar el nylon polea y tratar de crear threads.for interna esta u no necesitan cualquier spl. Tools.Take 3mm tornillo y apretarla en el polea con poca force.as la polea está hecha de nylon, hilos de rosca internos se creará por eso screw.now de 3mm, desenroscar y fijar firmemente el tornillo de montaje.

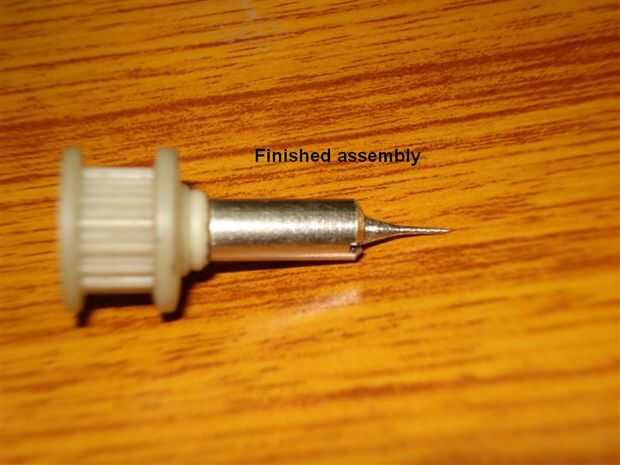

a continuación fijar el pedacito de taladro previamente hecho en el montaje screw.now inserto esta Asamblea de agujero en el eje del motor.
* Si mi explicación no es clara por favor siga las siguientes imágenes.

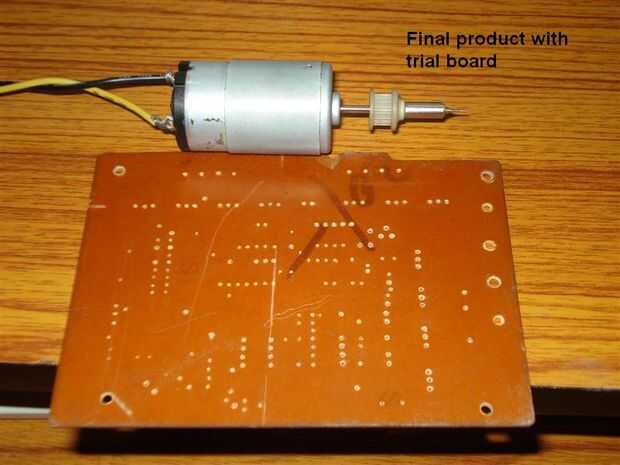

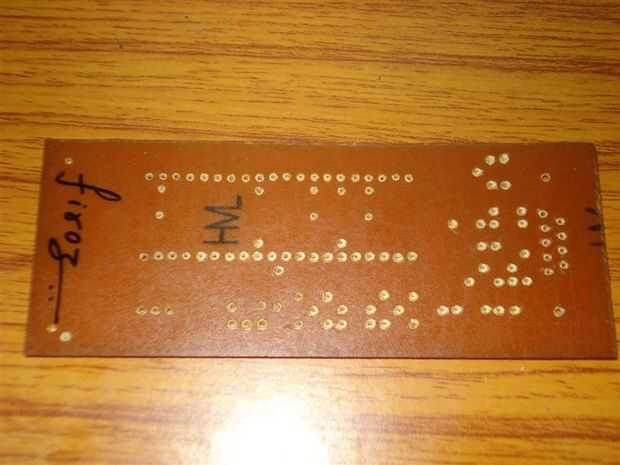

Voilah! su hogar hizo la máquina de perforación es ready.before va a perforar su PCB, prueba en un piece.so de residuos que puede confirmar que el taladro es buena y con que su conseguir buen acabado.

algunos puntos que quiero repetir
1 no es la máquina de perforación de tipo profesional.
2 agujero acabado dependerá hasta tu tool(i prefer square type drill).so hacerlo con cuidado
3 tratar de conseguir motor con altas RPM y un par buenas.

Echa un vistazo a la perforación muestra funcionamiento video

Como dije antes este es mi primer instructivo, así que deje me saber abt mis errores.
