Paso 1: Reunir todas las piezas
La lista de piezas:

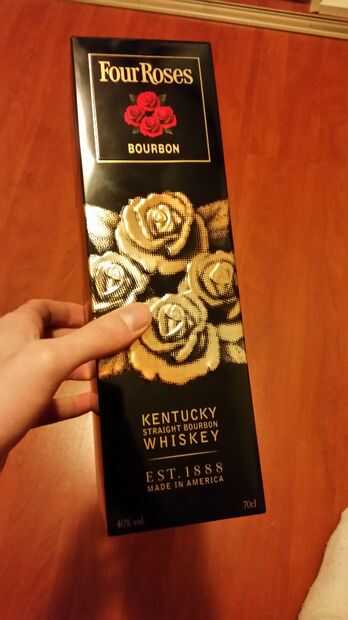

Recinto - para este proyecto, decidí ir con una caja de metal de bourbon Four Roses, ya que tiene dimensiones agradables y es bastante robusto.
LED - fui con ebay barato 20w blanco cálido led, estos son baratos y usted puede conseguirlos para menores de 3$
Es la razón de este nombre del proyecto tiene "lúmenes 2-10k", que usted puede elegir, cualquier LED adapta a sus necesidades. También tengo un 100w blanco fresco led, que tiene 5 veces más potencia de luz. Sin embargo, que la salida de luz es bastante poco práctico, como su casi demasiado brillante para usar en cualquier lugar en el interior y también nuestra alimentación 150Wh no duran tanto. De esta manera puedo conseguir entre 6-8 horas de tiempo de ejecución
Conductor - estoy usando ebay convertidor con XL6009 chip, para aumentar la tensión a alrededor de 28 voltios. También añadí un pedazo de viejo aluminio disipador de calor, junto con algunos grasa térmica y coloqué en la parte de la viruta del convertidor boost con un alambre esmaltado (aislado, asegúrese de comprobar si usted quiere hacer lo mismo). También sería posible pegarlo en la parte posterior del disipador de calor del LED, pero si decide hacerlo, asegúrese de que está bien aislado.
También hice unas pruebas para comprobar temperaturas, con ningún enfriamiento activo, conductor no pasará por encima de 40° C y llevado por encima de 35° C, después de 10 minutos de tiempo de ejecución.

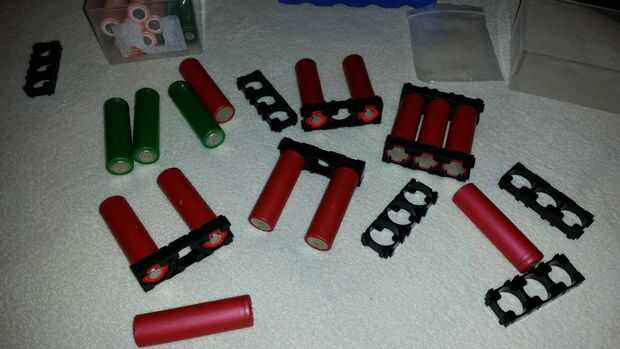

Batería - usé 15 baterías de ion-litio 18650 bastante nuevo, de "nuevo" (viejo, pero nunca usado) ordenador portátil de baterías, estas fueron mis mejores células, como estaban no más de 1,5 años de edad. Capacidad original fue de 2, 6Ah por celda (3, 7v nominales, 4, 2v cargada, descargada de 3v). Para baterías de 15, yo diría que esta batería fácilmente suministrar 150Wh de electricidad. Usé algunos titulares de plástico 18650 de DealExtreme.com, porque todo lo que hay es barato y naves gratis en todo el mundo (sin embargo su lentitud). Los soldados todos en paralelo, utilizar 18650 simple circuito de carga. Este pack tiene 4.2v cargada y puede entregar hasta 50 amperios, con los cables correctos. No tengo un spotwelder, por eso tuve que les de la soldadura manual, que resultó para ser feo pero la solución de trabajo.

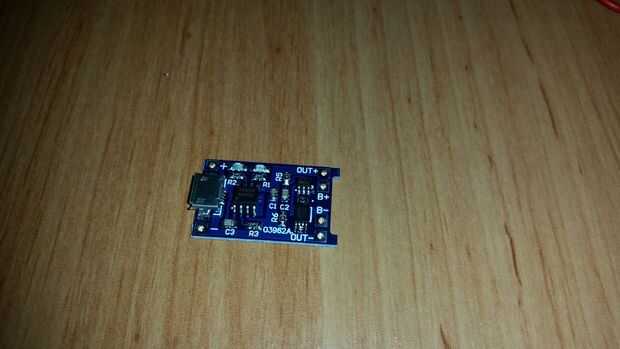

Circuito de carga - para que esto es simple y confiable, fue con circuito de carga TP4056. Puede cargar al 4.2w de energía, con cualquier cargador MicroUSB del teléfono. Tarda mucho tiempo para conseguirlo cargada de cero, pero la simplicidad y poder simplemente enchufe esta noche a la mañana y tenerlo cargado es impresionante. También creo que con 6-8h de tiempo de ejecución, esto de repente apagar cuando lo necesite. Cuando se tenga una carga rápida, simplemente bajar el pack y golpeó con iMax b6 4, 2v 4A carga. También, esta forma se puede obtener algo parecido a un Xiaomi Powerbank (10400mAh), ocultar dentro de la caja y tenerlo otra vez en apenas un segundo, como este es capaz de cargar cuando la esté encendiendo. Sin embargo, cuando se enciende, el cargador sólo ralentizará la velocidad de descarga, ya que su poder es insuficiente para la carga mientras esté en funcionamiento.

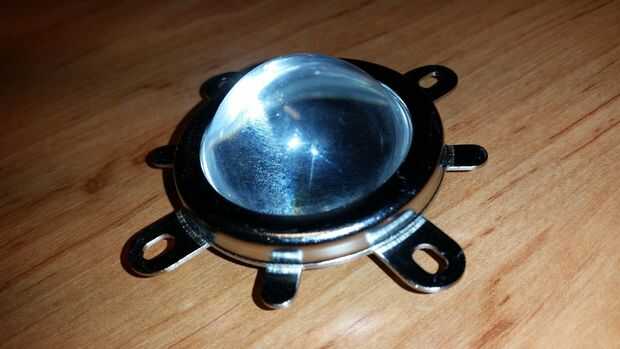

Lente - para hacer que esta luz enfocable, debido a inundaciones de 170 ° no es siempre lo tenemos, he comprado un barato $3 alta potencia led lente convexa de ebay. Quería hacer esta cosa capaz de dirigir todo su poder en ángulo apretado, así que fácilmente podía ver cosas a distancia. E incluso tho el lente con su reflector pequeño tampoco el tiro mejor, su todavía capaces de iluminar completamente todo dentro de la gama de 100-150m. Con 100w de led, apuesto a que sería por lo menos triple esa distancia. También quería hacerlo fácil enfoque e inundaciones. He probado todas las opciones "normales" del montaje de la lente, que consta normalmente de 3 partes (sí, el reflector y el soporte de la lente), pero ninguno fue lo suficientemente fácil para poner la lente. Así que un poco de inspiración desde el canal DIYPerks en youtube, que te ame tanto, y usa correas algo similares para mantener en su lugar. No es la solución más hermosa, pero su facilidad y el hecho de que lo estoy usando sobre todo desenfocado y puedo guardar el objetivo dentro de la caja realmente me hizo recorrer este camino. Usted puede poner en menos de 10 segundos, su tan fácil. El soporte de la lente también es sujeto con 4 pernos pequeños que caben en las esquinas de los LED, así que su robustez que no se salga al azar.
Disipador de calor - que estoy usando es viejo Pentium Dual Core E2100 frío, sin el ventilador activo. El led se mantiene en su lugar con alambre esmaltado, que va desde los orificios de montaje en el led a los lados de las patas de montaje del disipador de calor. Su lazo simple, con el extremo torcido con un par de pinzas, hasta que tiene suficiente. Sólo asegúrese de que el led esté en contacto con el disipador de calor con su toda la espalda, o aplicar grasa térmica para estar totalmente seguro. Estoy actualmente con ninguna grasa térmica entre los, y no tengo absolutamente ningún problema térmico. La belleza de 20-30w LED es, que pueden refrescar bastante fácilmente con disipador térmico de aluminio buena, si usted decide ir con 50w, usted podría desear utilizar ventilador activo + algunos orificios de ventilación, de 100w led sería una necesidad. Otro convertidor también será necesario si usted decide ir 50w +.

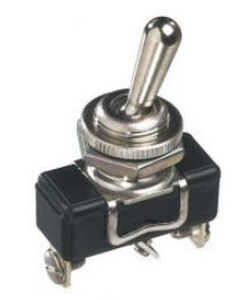

Interruptor - utiliza un interruptor de palanca simple, ya que era muy fácil de montar en un simple agujero perforado con una tuerca. Asegúrese de usar un interruptor apropiado para la corriente de LED, como 100w LED podría derretirse fácilmente el interior del pequeño interruptor, que necesita hasta 4A de corriente. Es muy probable que no suceda inmediatamente, pero si funciona por períodos más largos de tiempo, experimenté los alambres internos derretidos juntos debido a la demasiada corriente. Si eso sucede, el interruptor puede atascarse en posición, a menos que se rasgarían las puntas soldadas de él.
Voltímetro - como esta pila no tiene circuito de protección interno, tienes que mirar de vez en cuando, indicador de nivel de batería como overdischarging Li-iones drásticamente disminuye su vida e interno de la seguridad química. El indicador de carga de la batería más fácil para mí era un simple voltímetro de ebay de $1, que es dentro de la caja. También consideré que la pantalla visible desde el exterior en una ranura de corte en la caja, sin embargo que podría disminuir la resistencia al agua, y por el voltímetro es un componente bastante precioso, decidí mantenerlo dentro. También tiene un interruptor para activar On/Off, para ahorrar la energía de ser dibujado todo el tiempo.

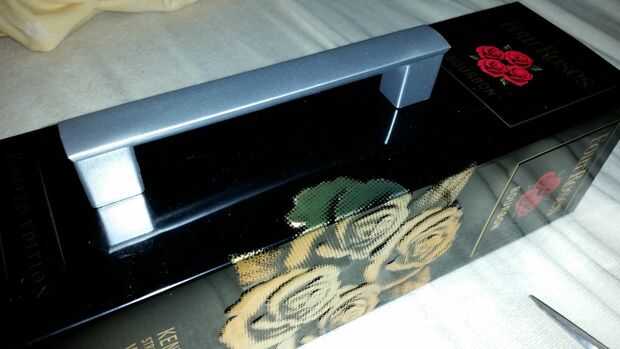

Mango - parte muy importante para conseguir montado correctamente, porque si no, esta linterna no el ligero puede caer y dañar a sí mismo. Y no es lo que queremos. No sostiene con tuercas simples en el cuadro, ya que no es robusto, pienso montar una pieza de madera para difundir toda la tensión de tracción en un área más grande. La madera también ayuda a mantener el powerpack ajustada en su lugar.
