Mano de cardán de 2 ejes de GoPro y montaje en poste (3 / 3 paso)

Paso 3: Paso 3: Montaje Final

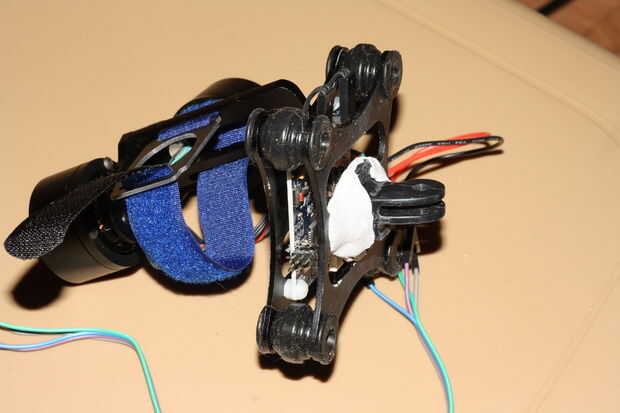

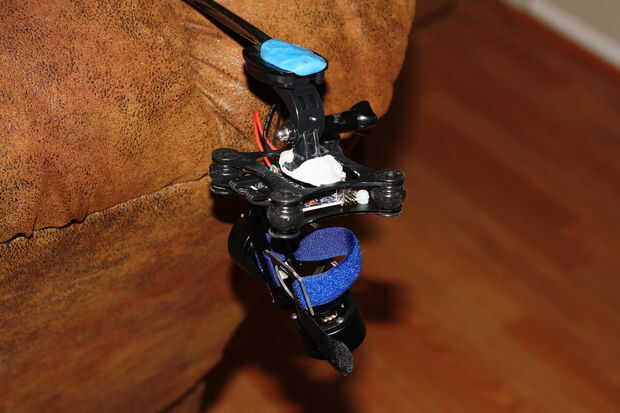

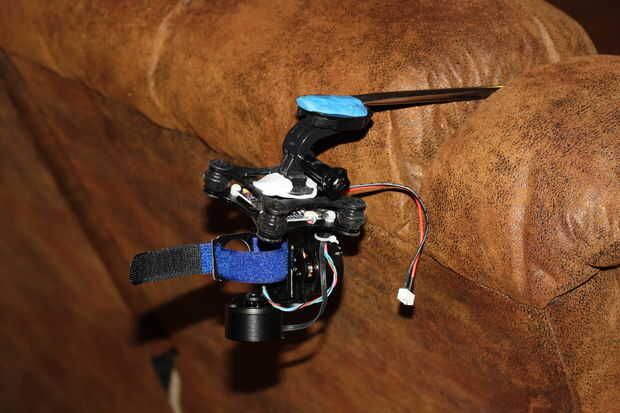

Todo lo que se dejó para hacer fue fijar la placa superior a los aislantes de 4 goma de cardán principal.

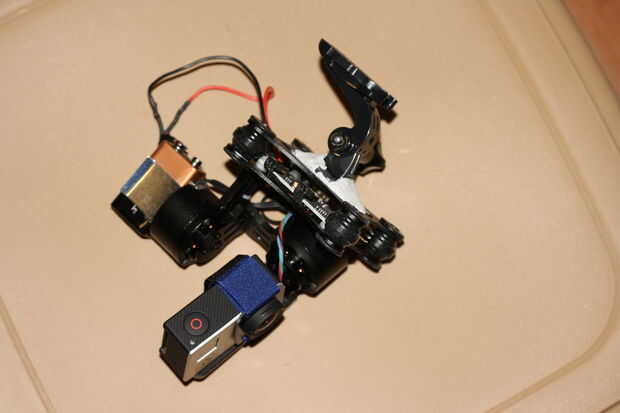

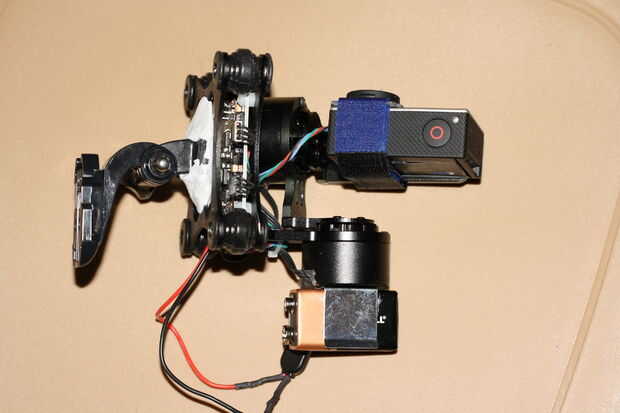

En este punto también cortar y soldar un conector de batería de 9 voltios a los hilos y utiliza un soporte simple de la batería del motor trasero para alimentar el cardán. Voy a tratar de por un tiempo a ver si duran y el cardán para mi satisfacción de energía. Si no voy a tratar de una batería de LiPo de 3S (11.1V) para obtener 1-2 horas de uso por cambio de batería.

Edición 20/07/14: la batería de 9V no es lo suficiente para poder confiablemente el cardán durante un período prolongado, así que cablear para tomar el recomendado 11.1V batería de LiPo 3S en cambio y han disfrutado de horas de servicio útil en una sola batería.

Si ves el video, la diferencia es enorme! (Nota: el temblor en algunas de las imágenes es el cardán golpear los límites - he sólo tuve 24 horas por lo que la curva de aprendizaje está sucediendo todavía.)

Si usted está pensando en conseguir uno de estos pero no es su - ¡ hazlo! Mina realmente estaba listo para ir directamente de la caja, añade poder y en 15 segundos se orienta y usted está apagado a las razas.

Como siempre, por favor no comentar y hacer sugerencias - gracias para comprobar esto hacia fuera!
