Paso 5: Montaje de la electrónica
Antes de correr los cables, debemos averiguar donde el iPAC, RPi y proyector van a ir. El problema es que mientras que el iPAC tiene agujeros de montaje agradable, el IPC no. Así que sugiero que si no estás usando el IPC, sólo conseguir algunos separadores y atornille el iPAC a la parte inferior de la caja del regulador. Sin embargo, las cosas se complican un poco más con el IPC de montaje. Hay una variedad de casos de RPi que usted podría conseguir, el taladro y atornillar la caja al chasis. Sin embargo, me preocupa un poco el flujo de aire y el IPC consigue demasiado caliente. Esto puede ser infundada, pero mejor seguro luego lo sentimos.
El plan es cortar las muescas en la plataforma, coloque los tableros con elásticos, después Atornille la plataforma en la parte inferior del controlador. Bueno, no digo que sería bonito...
Construir la plataforma de montaje

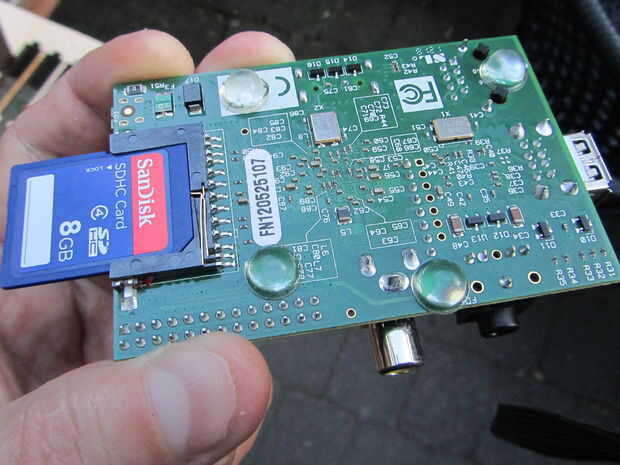

En primer lugar, conseguir algunos de esos pequeños pies pegajosos redondeos y sujete a la parte inferior de la RPi. Esto le dará suficiente espacio para sacar la tarjeta SD.
Luego tome un pedazo de plano (alrededor 1/4" densamente) de material no conductor como madera o acrílico (yo uso más adelante). Debe ser aproximadamente 130 cm x 135 cm (5 "x 5 1/2").

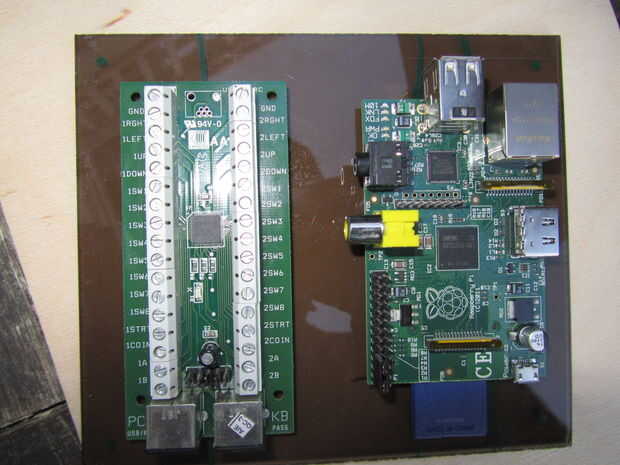

Mentira el IPC y el iPAC en la pieza, dejando suficiente espacio para algunos agujeros de tornillo en la esquina. También, asegúrese de que tener suficiente espacio para acceder a los terminales y cables que se añadirá a la iPAC. Orientarlos para que encajen en su tablero de regulador. No es una mala idea para colocar la placa de montaje y placas de circuito impreso allí para ver cómo va todos encajan.
Marca las líneas donde van las ranuras de la placa base. Está marcados en verde en mi pedazo de acrílico. En el IPC, puesto uno a cada lado de la tarjeta SD y cada lado de los puertos USB. Para el iPAC, uno justo en el centro de cada extremo. También marca un lugar para un agujero en cada esquina para poner los tornillos a través de.

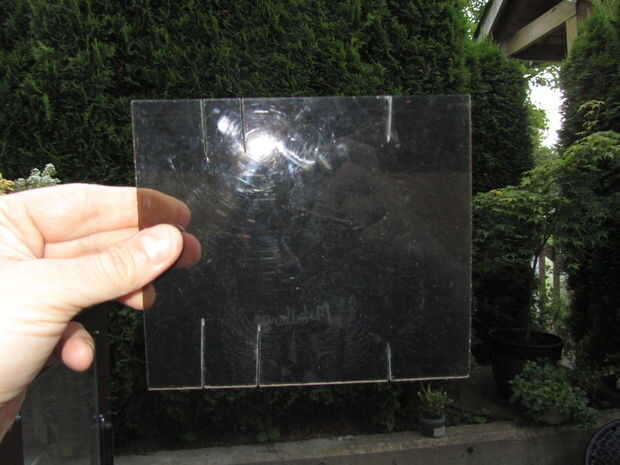

Cortar las líneas con una sierra para metales o un anime. El acrílico es bastante recta hacia adelante cortar, aunque es muy difícil en sus hojas.

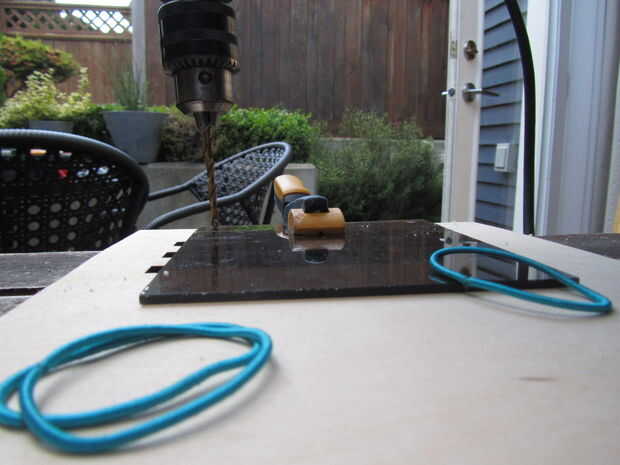

Taladro de la esquina los agujeros de montaje. Esta parte de un poco más complicada. Para la perforación de acrílico, hay tres cosas que harán tu vida más fácil:
1) Utilice una broca muy afilada
2) ir lento. Realmente lento. No, más despacio entonces que incluso.
3) tienen una superficie sólida para perforar en. Idealmente, el acrílico entre otros dos tableros de emparedado y perforarlo.
Por supuesto si usas madera, estás muy por delante del juego.

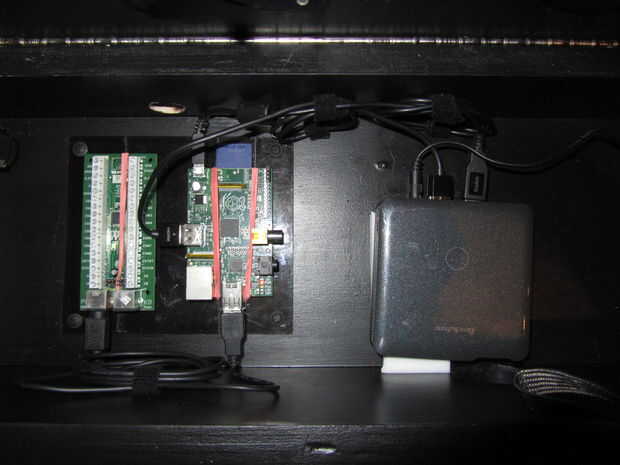

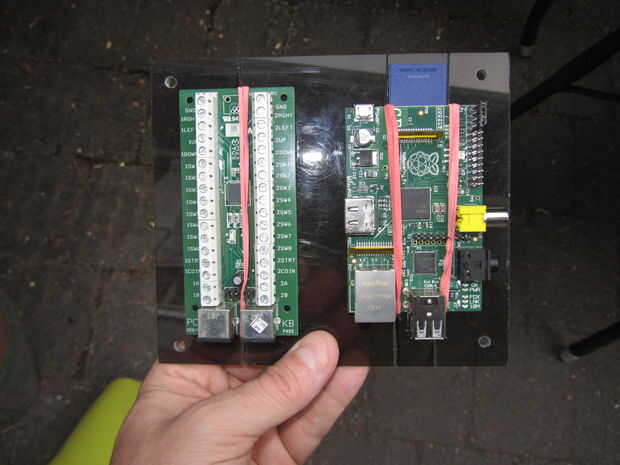

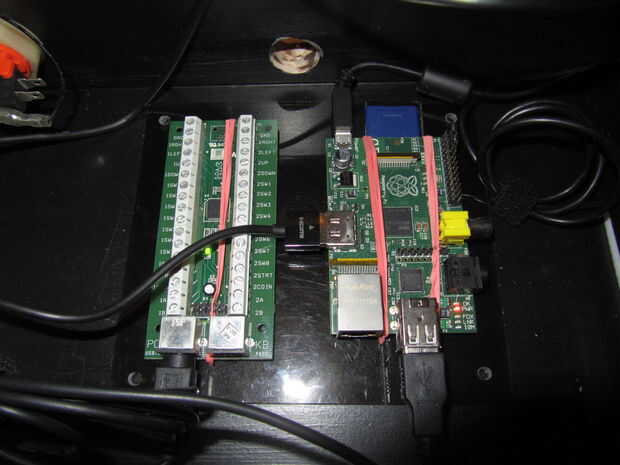

Una vez todo está perforado y corte, coloca placas de circuito impreso sobre el acrílico y envuelva los elásticos de goma en el acrílico, asegurándose de que entran en las ranuras.

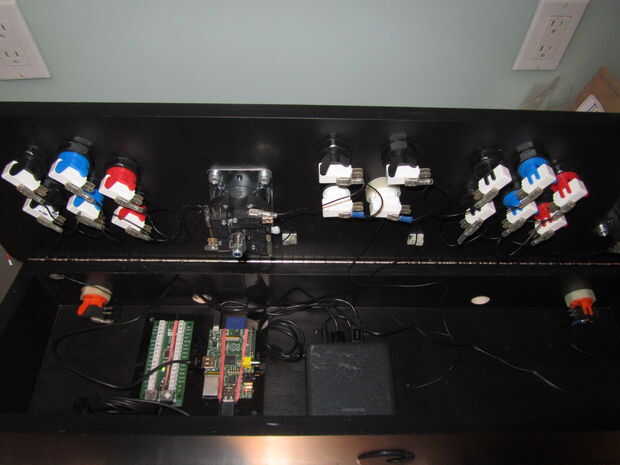

Luego con las placas de montaje, puede atornillar el acrílico en la parte inferior del controlador. Coloque el acrílico en su lugar y conectar todos los cables, sólo para asegurarse de que tener suficiente espacio. Luego atorníllelo en su lugar. No atornille demasiado fuerte o se coloque el acrílico.

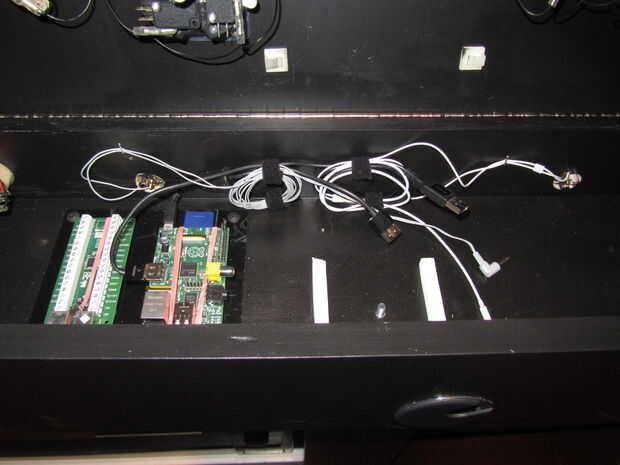

Tómese su tiempo para hacer un poco de administración de cables. Os adjunto un velcro a la caja para mantener los cables fuera del camino tanto como sea posible.
Instalar auriculares

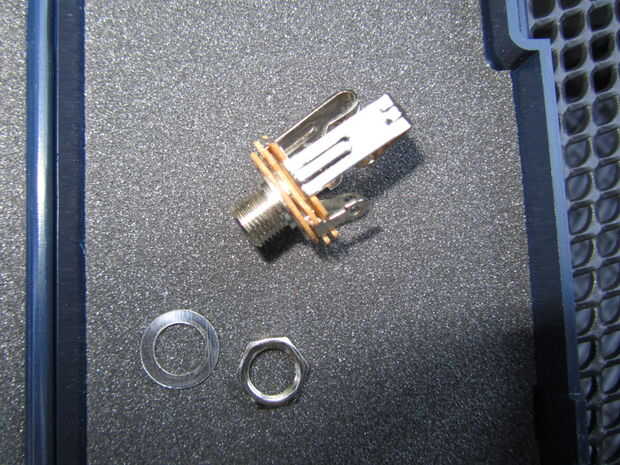

Aquí montar los conectores de audio justo en el cuadro de controlador - uno para cada jugador. Si desea una forma más fácil de lidiar con esto, usted puede sólo recoger un par de cables de extensión de auriculares, perfore un orificio de 1/4" a través de la caja y agoten los cables de extensión. Nota: En mi caso, usé conectores de 1/4", pero usted podría hacer lo mismo con tomas de 1/8"
Pero el método utilizado...

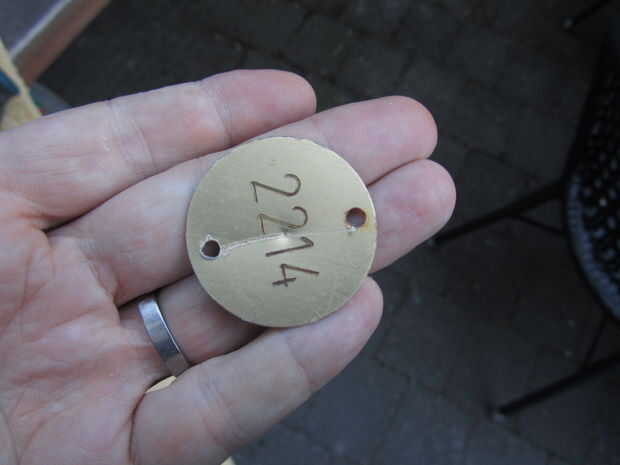

En este punto, hemos utilizado el serrucho para cortar un agujero de 1 1/8". Encontrar una pieza de metal lo suficientemente grande como para perforar y montar sobre el agujero. Tuve estas cosillas número de latón.

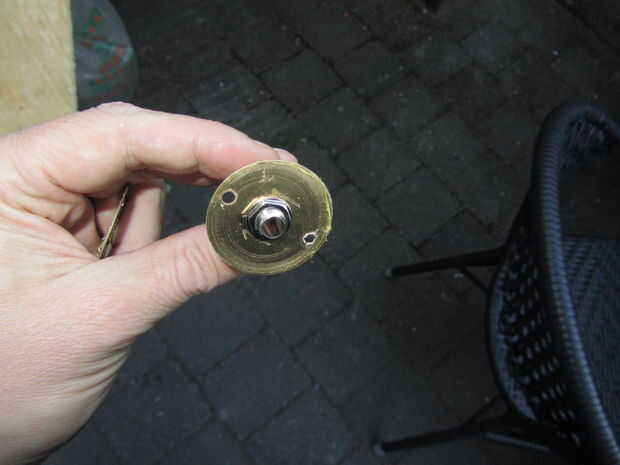

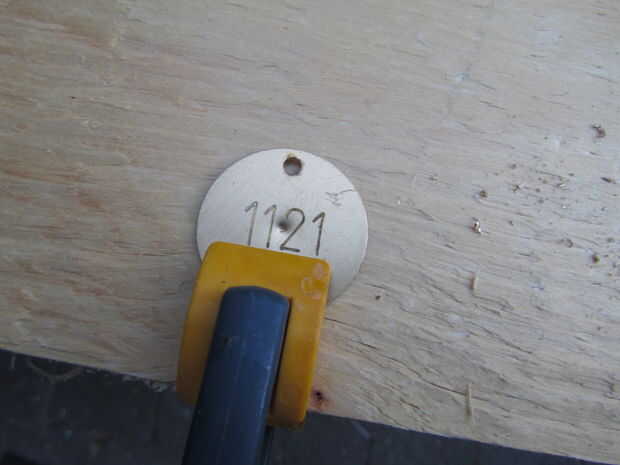

Perfore un agujero en el centro del metal lo suficientemente grande como para la toma de audio ir a través.
Coloque la placa de conector a la tarjeta controladora para asegurar que el conector encaja en el orificio, y que el metal cubre totalmente el orificio. Luego lo quite para alambre para arriba.

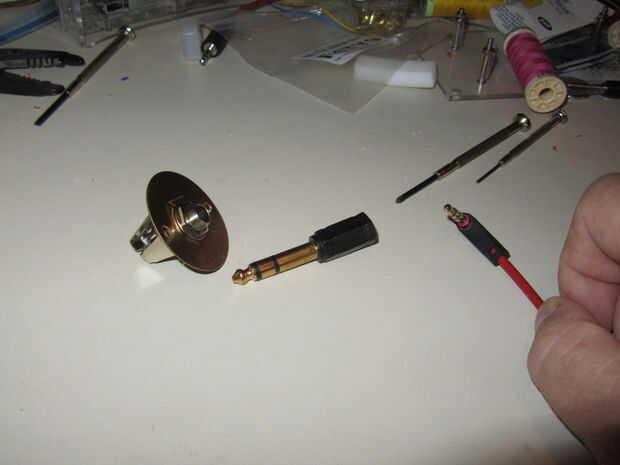

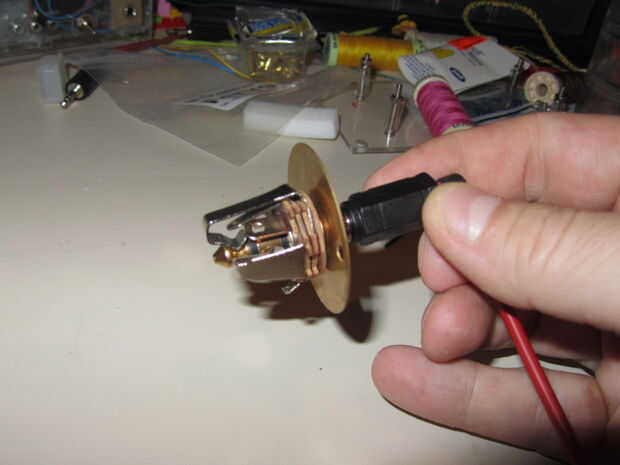

Puesto que sólo tenía 1/8" auriculares para probar, he utilizado una 1/8" a 1/4" adaptador. La imagen de mí en la camisa de estilo CBC es me prueba el adaptador para asegurarse de que funciona.

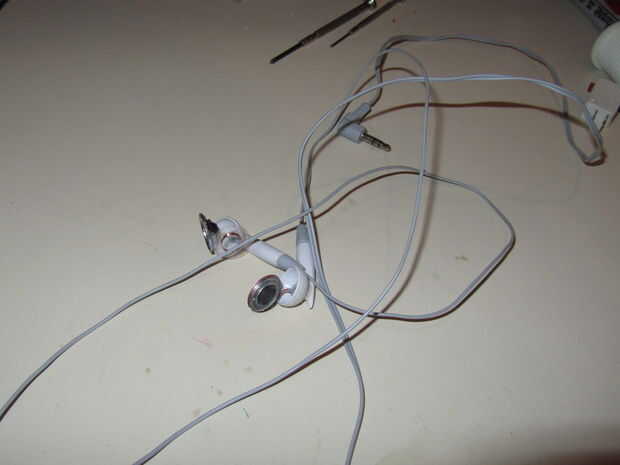

Vas a necesitar dos viejos conjuntos de auriculares con extremos de miniconector de 1/8". Cortar las almohadillas y los cables detrás de la tira. Luego conecte sus auriculares buenos en la toma de audio. Enchufe el cable de auricular modificado en una fuente de audio.

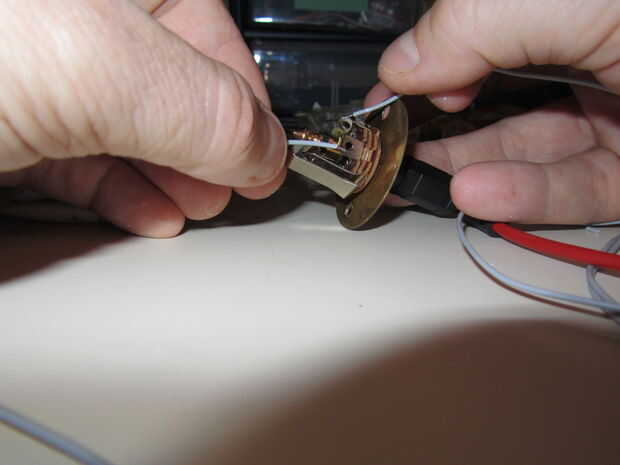

Toque cada cable para la conexión de las tomas hasta que oiga el sonido. Luego suelde los cables a los conectores respectivos en las tomas de audio.

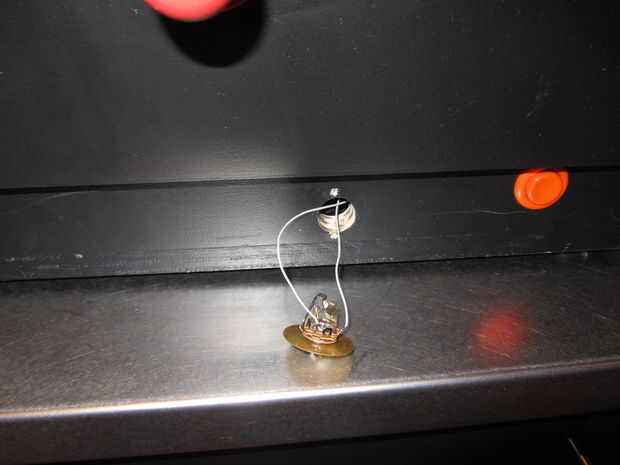

Una vez se sueldan ambos los conectores de audio, el cable de alimentación a través del orificio del conector de audio en el cuadro de controlador y atornille el conector de audio. Prueba nuevamente una vez que se adjunta.
Una vez más, un poco electrificación le ahorrará aggrevation por el camino. Probablemente puede usar el velcro mismo que fue puesto en lugar para la electrónica anterior.
