Malla de simple Arduino Wireless (3 / 5 paso)

Paso 3: Los cables lío grande o

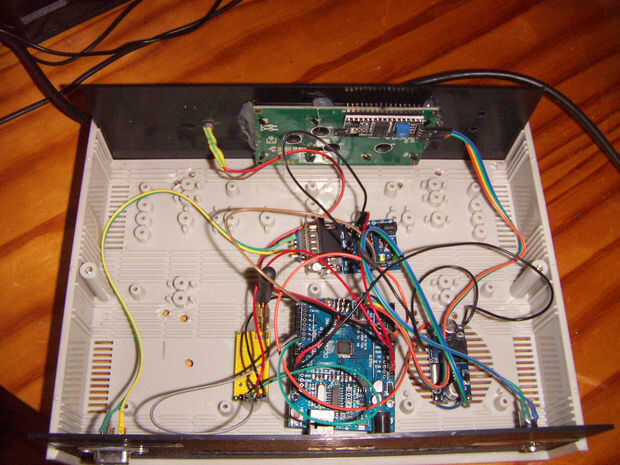

Voy a ver si puedo conseguir Fritzing para trabajar y hacer este look un poco más ordenado. En los consejos UNO que tengo, hay un grupo de pines cerca de las entradas analógicas que tienen 4 pins para una conexión I2C - SDA, CLK, 5V y 0V. Éstos van al módulo I2C de 20 x 4.

Para el APC220, el pin 1 es Gnd, pin 2 es 5V, no se conecta el pin 3, pin 4 a Arduino D9, pin 5 a Arduino D8, patillas 6 y 7 no están conectadas.

Los módulos APC cuentan con un pequeño programador USB y esto puede usarse para cambiar la frecuencia y la velocidad en baudios. Si ejecuta el programa de utilidad, para algunos windows razón necesita que usted haga clic derecho y "ejecutar como administrador". El valor predeterminado opciones aunque son finas, es decir 433Mhz y 9600 baudios.

En la foto de arriba es un pequeño módulo RS232. Tengo esta conectado al pin de
