Malla de continuo CVT (positivamente atractivo) (6 / 11 paso)

Paso 6: montaje

De montar,

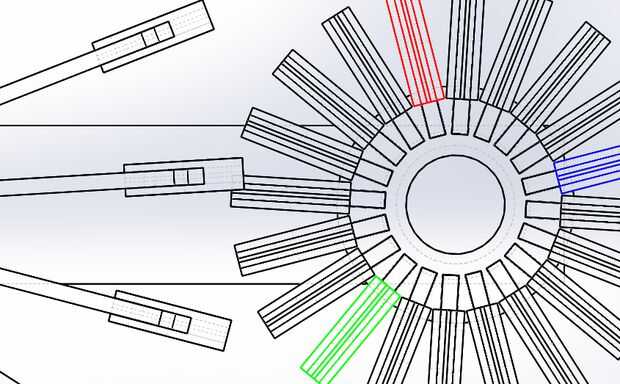

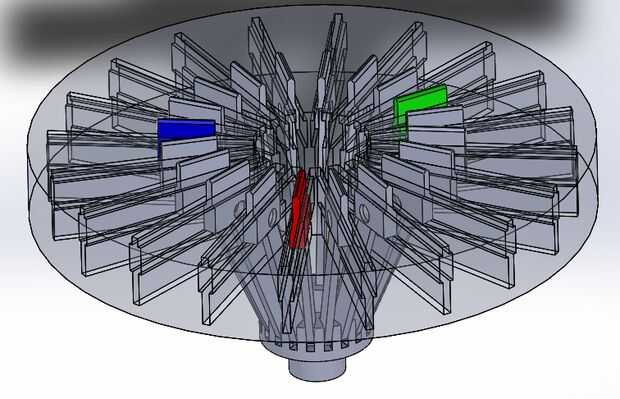

  1. Inserte cada diente de engranaje en las ranuras de la placa del engranaje.
  2. A continuación, agregue una barra de dientes a cada diente. (debe ser mucho más rápido con mate referencias definidas)

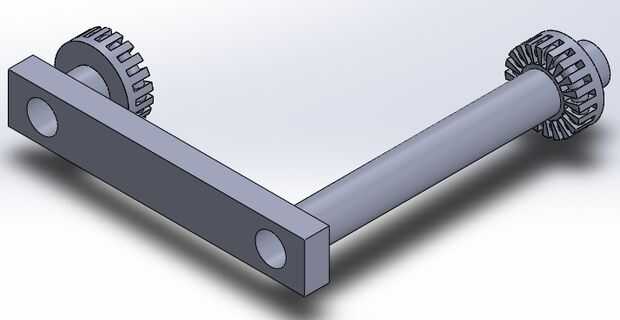

  3. Añadir el eje del actuador y el eje

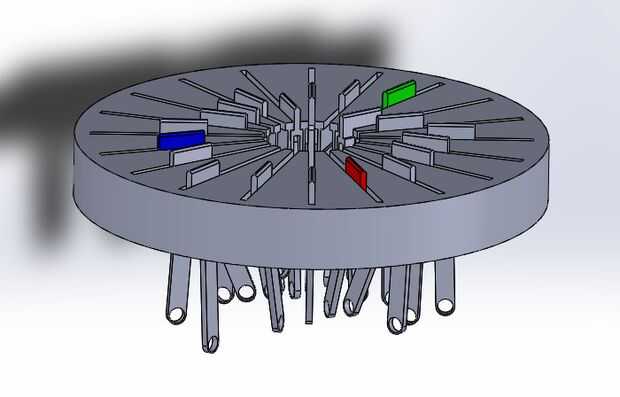

  4. Unir todas las cañas de diente al cubo del actuador

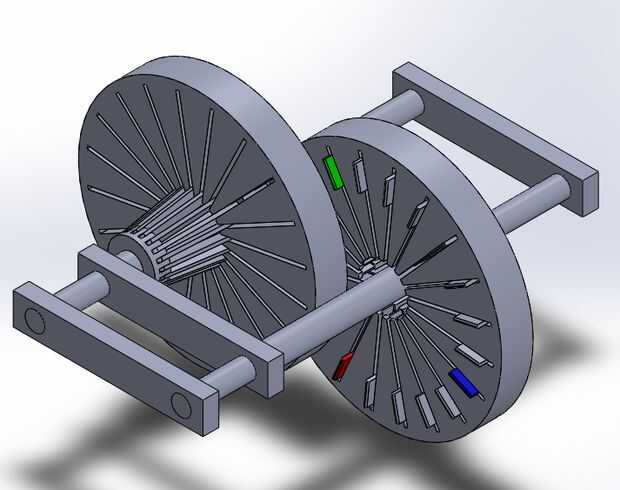

  5. Utilizar los soportes para sostener los ejes aparte en el espaciamiento deseado (ajustar girando los soportes)

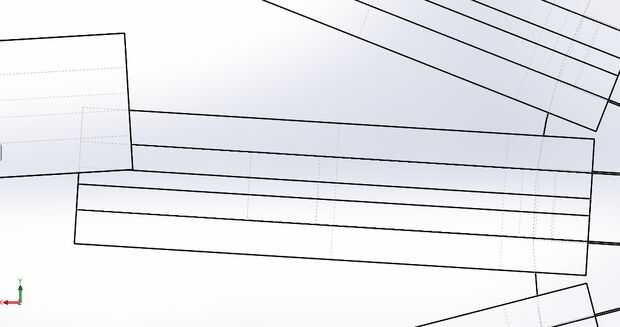

  6. garantizar el acoplamiento de los engranajes y el engranaje de la placa no se desliza a lo largo del eje (uso distancia mate)
  7. Conectan dos concentradores de actuador (saltar si quiere controlar cada eje individualmente)

No dude en dirígete a mi otra instructable orientable continua canción, el segundo paso da más información sobre el uso de referencia de mate
