Makey Makey Launchpad (2 / 6 paso)

Paso 2: La Base

La base será la parte más importante en cuanto al diseño de tu launchpad.

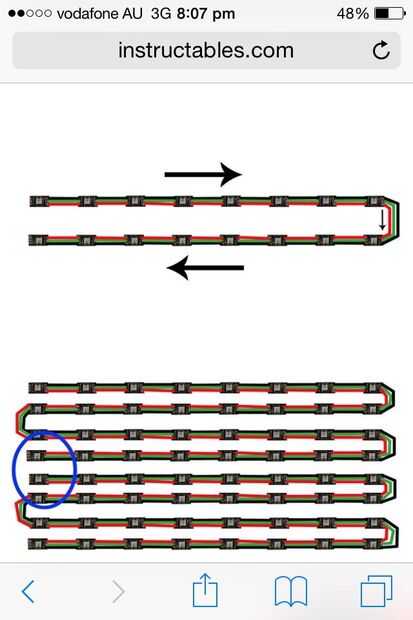

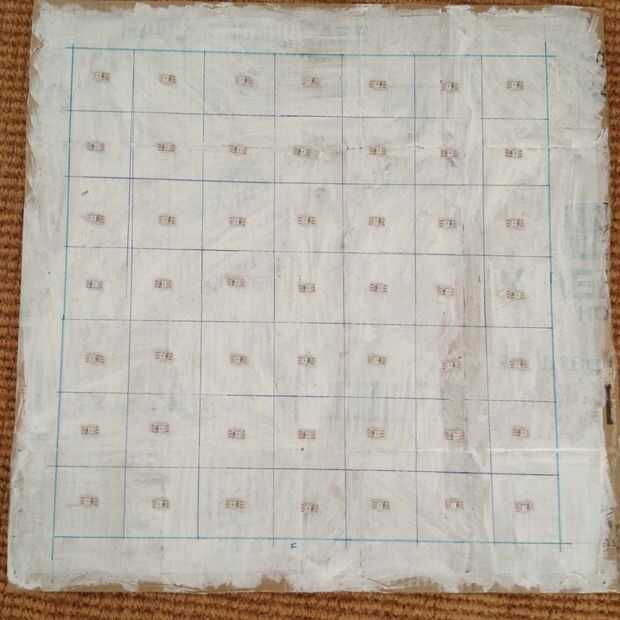

Ahora que su base ha sido contornos, agarra tu Blu-tak y Virar un LED de luz por la red. Tratar de que estas en el centro de cada sección de la red, y estos van a zigzag en todos los ámbitos. ¿Cómo? ¿Ver las flechas pequeñas en el LED cerca del pin? necesitan zigzag para que haya un flujo constante dentro y fuera de las luces. Si se hace incorrectamente, se fundirá la luz.

Una vez que estos han puesto en su lugar, comenzar a tira tu cable de red y desentrañar los cables dentro. La razón de usar cable de red es que cable de núcleo sólido es más fácil soldar (especialmente para principiantes). Cortar esto por lo que llegar a los alambres entre dos luces, que deben ser unas 3 pulgadas largo por alambre. Se necesita 3 cables por cada lado de la luz, uno para datos, tierra y energía. Después de estos han sido cortados y pelado, su tiempo de soldadura en. Una vez más, es muy importante que el parche adecuado (datos en - datos de salida, 5V - 5V, GND - GND) de la soldadura o se fundirá las luces.

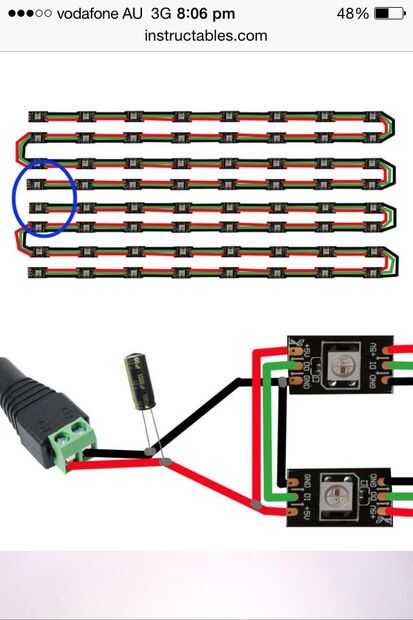

Ahora todos los cables han sido soldados en su tiempo para conectar el condensador, resistor y fuente de alimentación. La fuente de alimentación se conecte al adaptador de corriente, con un cable de tierra y poder ejecutar desde el adaptador. Corte 2 sets de cables de 3 pulgadas, un sistema necesita para ir a corriente y tierra del adaptador, el otro extremo debe soldarse a los otros cables con el condensador. El extremo de los cables del segundo deberá ser soldadas a la primer almohadilla ligera. Para los datos, solde una resistencia a un extremo del cable de salto y el otro conector en el PIN D0 de la Junta MaKey MaKey. Coge otro cable y un extremo al otro lado del cable para el LED y el otro extremo de la resistencia de la soldadura.
